천무(K-239, 天橆) vs 하이마스(HIMARS) vs M270 MLRS
천무(K-239, 天橆) vs M270 MLRS
| 천무(K-239, 天橆) | M270 MLRS | |
| 제조사 | (주)한화 - Korea | Lockheed Martin - USA |
| 출시년 | 2009년 개발 시작 | 1983년 |
| 탑승인원 | 3명 | 3명 |
| 치수 및 무게 | ||
| 중량 | 31t | 24.56t |
| 길이 | 9m | 6.97m |
| 폭 | 2.5m | 2.97m |
| 높이 | 3m | 2.62m |
| Armament | ||
| 구경 | 130 mm / 227 mm / 230 mm | 227m |
| 로켓 수 | 36 / 12 / 12 | 12 |
| 로켓 무게 | 55 kg / 296 kg / ~300 kg | 307kg |
| 탄두 중량 | 20 kg / 120 kg / ? | 120kg |
| 사거리 | 23 km / 45 km / 80 km | 40km / 70km(GMLRS) |
| 발사속도 | 6발 / 30초 | |
| 발사관수 | 230mm / 6발(1포드) x 2 130mm / 20발(1포드) x 2 |
|
| Full salvo duration | ? | 48초 |
| 재장전 시간 | 7분 이내 | 8~10분 |
| Mobility | ||
| 엔진 | 디젤 | 커민스 VTA-903T 디젤 |
| 엔진 출력 | 400마력 | 500마력 |
| 최대 도로 속도 | 90km/h | 65km/h |
| 작전거리 | 800km | 485km |
| Maneuverability |
||
| 경사도 | 60% | 60% |
| 측경사 | 30% | 40% |
| 수직 단계 | 0.6m | 0.9m |
| 도랑 | 1.4m | 2.5m |
| 포딩 | 1.2m | 1m |
K239 천무 ((주) 한화)
K239 천무는 K-MLRS라고도 알려진 한국의 포병 로켓 시스템입니다. 2009년 개발이 시작됐다. 로켓은 ㈜한화가, 발사체는 두산DST가 개발했다. 한국 국방부는 미국 M270 MLRS를 대체하기 위해 58대의 천무 시스템의 첫 번째 배치를 주문할 계획이었습니다 . 가까운 장래에 구형 K136 구룡을 대체할 수도 있습니다 . 2022년 폴란드는 23,000개의 로켓이 있는 288개의 발사대와 로켓 생산 허가를 획득하기 위해 한국과 협상을 완료했습니다.
개념상 천무는 미국의 M270 MLRS 포병 로켓 시스템과 유사합니다. 대한민국 육군은 현재 총 58대의 M270 체계를 운영하고 있습니다. 그러나 새로운 천무는 추적이 아닌 바퀴 달린 섀시를 기반으로 합니다. 천무에는 발사 레일도 없습니다. 로켓은 교체 가능한 모듈식 컨테이너에서 발사됩니다. 로켓은 공장에서 장착되고 용기에 밀봉되며 수년간 유지 보수 없이 보관할 수 있습니다. 차량은 이러한 컨테이너 중 두 개를 운반합니다.
천무는 다중 구경 로켓 시스템입니다. 이 로켓은 같은 플랫폼에서 발사할 수 있지만 사거리가 다릅니다.
이 시스템은 130mm, 227mm 및 230mm 로켓을 사용합니다.
표준 130mm 로켓의 길이는 2.4m이고 무게는 55kg입니다. 최대 사거리는 23km입니다. 장거리 로켓은 36km까지 도달할 수 있습니다. 다른 소식통은 새로 개발된 로켓의 최대 사거리가 80km라고 주장합니다. 이 포병 로켓은 현재 K136 구룡에서 사용됩니다.
표준 227mm 로켓의 길이는 3.96m이고 무게는 296kg입니다. 최대 사거리는 45km입니다. 이 로켓은 US M270 MLRS 및 M142 HIMARS 에서 사용됩니다.
표준 230mm 로켓의 길이는 3.96m입니다. 최대 사거리는 80km입니다. 다른 소식통은 이 로켓의 사거리가 160km라고 주장합니다.
유도 및 무유도 로켓을 모두 사용할 수 있습니다. 탄두에는 HE-FRAG, 소이탄, 연기, 조명, 대전차 또는 미리 조각난 대인 소탄이 있는 화물 탄두가 포함됩니다. 또한 차량은 두 개의 로켓 포드를 조합하여 운반할 수 있습니다. 천무의 주요 역할은 군사적 충돌 시 북한의 포병 체계를 제압하는 것이다. 북한이 엄청난 포병 전력을 보유하고 있다는 점은 주목할 가치가 있습니다. 천무는 요새, 교량, 활주로 및 군대와 차량의 집중을 파괴할 수 있습니다. 완전 일제사격을 하는 발사기 하나는 축구장 3개 크기의 지역을 다룹니다.

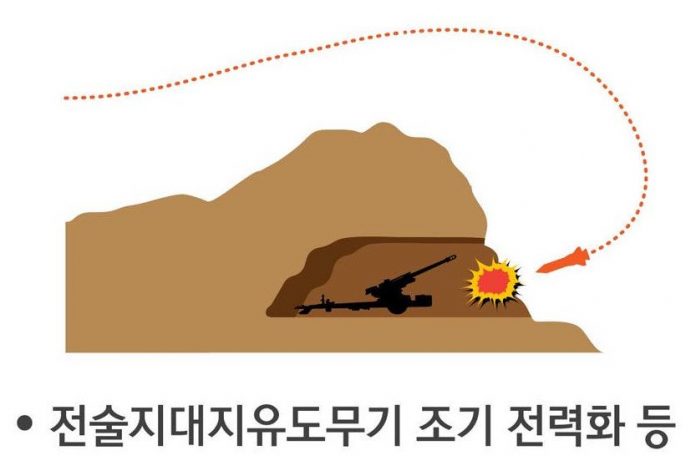

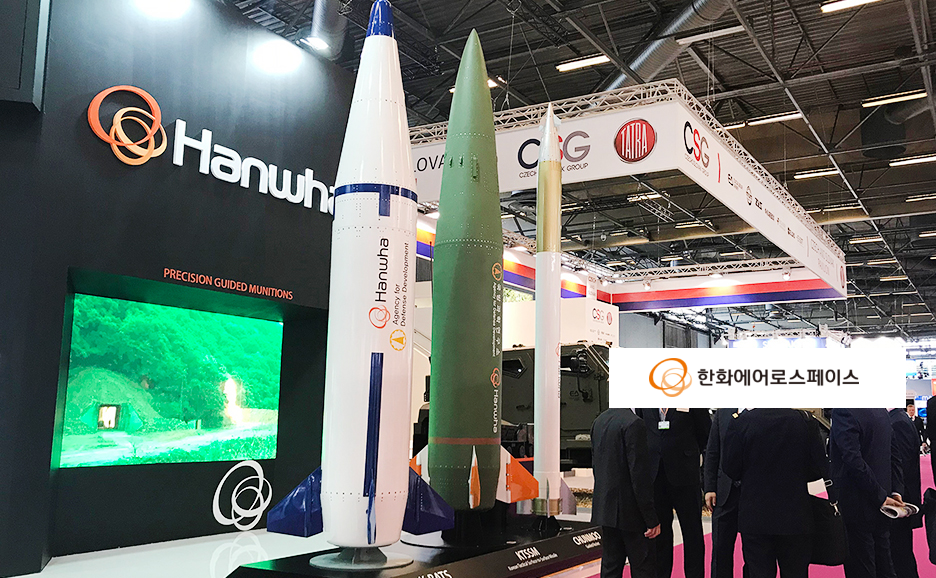

최근 이 시스템을 위해 새로운 단거리 탄도 미사일이 개발되었습니다. 미국 ATACMS 에서 영감을 얻었으며 대체로 유사한 성능을 가졌습니다.
발사 차량에는 소형 무기 발사 및 포탄 파편에 대한 보호 기능을 제공하는 장갑 캡이 있습니다. 이 포병 로켓 시스템은 반응 시간이 빠르고 이동 후 몇 분 안에 로켓을 발사할 수 있습니다. 전면 일제 사격은 운전실에서 직접 또는 차량에서 원격으로 시작할 수 있습니다.
바퀴 달린 차량은 획득, 작동 및 유지 관리 비용이 저렴합니다. 또한 짧은 거리에서 짧은 시간 동안 자체 전개할 수 있습니다. 이러한 이유로 바퀴 달린 섀시가 선택되었습니다. 그러나 바퀴 달린 차량은 추적 기계의 크로스 컨트리 이동성이 부족합니다.
각각의 천무 발사대 차량은 두 세트의 재장전 로켓을 운반하고 크레인이 장착된 관련 수송 차량의 호위를 받을 계획입니다. 운송 차량은 유사한 8x8 고기동 차량을 기반으로 계획되어 있습니다. 천무 런처에는 크레인이 통합되어 있습니다. 재장전은 승무원이 10분 이내에 수행합니다.

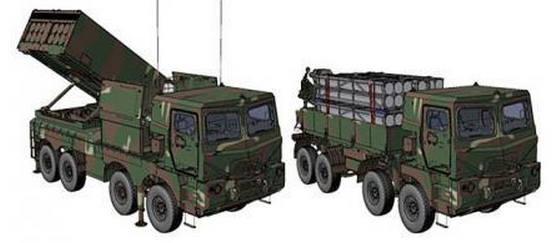

K239T 천무 탄약지원차량은 천무 발사대 차대와 동일시하여 정비소요를 줄였으며 발사대 차량과 동일한 기동성을 가지고 있다. 운송능력은 4개의 포드이다. 230mm 로켓 24발, 130mm 로켓 80발을 실어 나를수 있다.

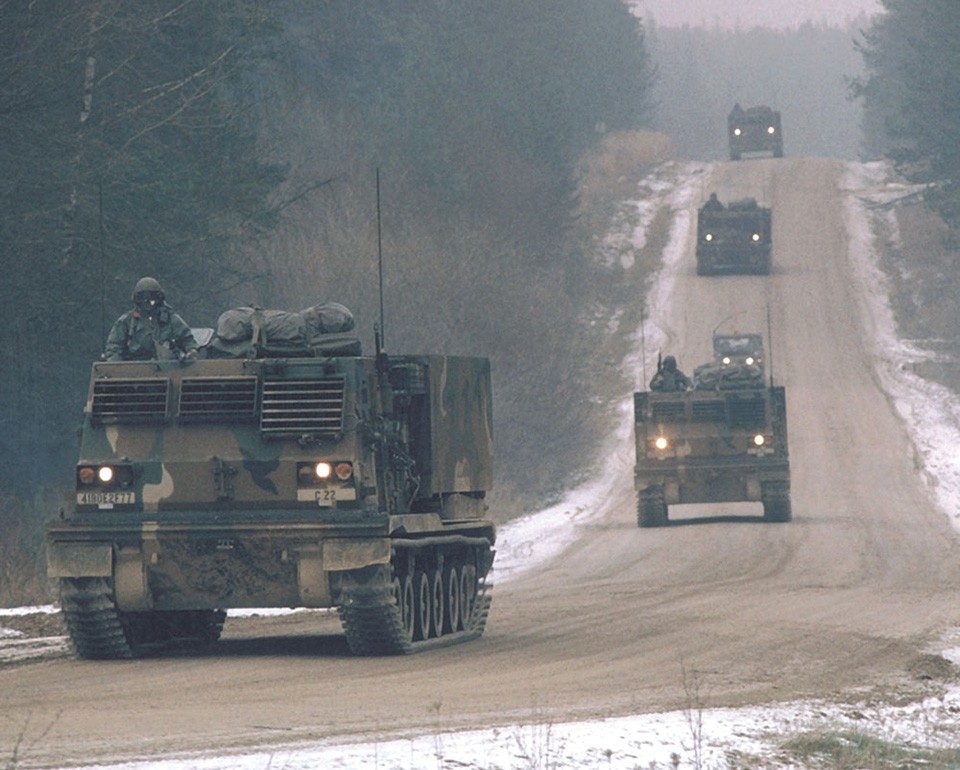

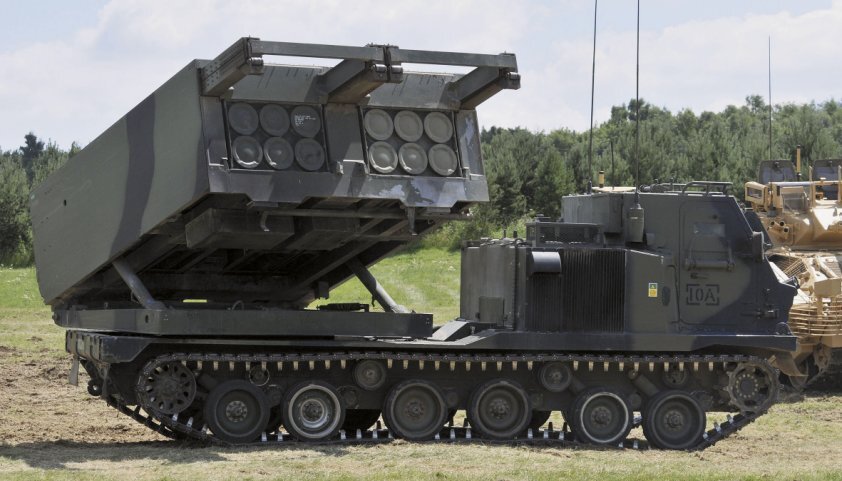

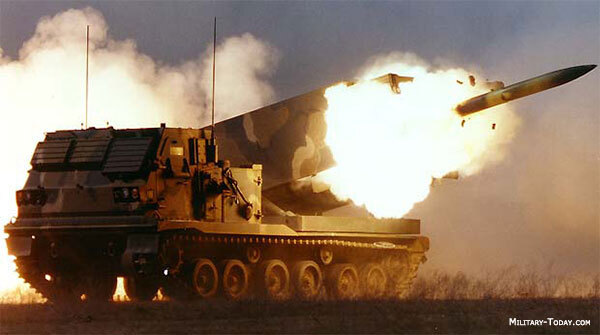

M270 MLRS (Lockheed Martin)
M270 MLRS(다중 발사 로켓 시스템)는 1983년에 미 육군에 배치되었습니다. 이 차량의 생산은 2003년에 중단되었습니다. 이 시스템 중 약 1,300대가 미군과 수출 고객을 위해 제작되었습니다. 약 991대의 발사대 차량이 미 육군과 해병대에 인도되었습니다. 그러나 미 해병대는 결국 이 시스템을 더 가벼운 M142 HIMARS 로 교체했습니다.. M270은 여러 국가에 수출되었습니다. 표준 NATO 다중 발사 로켓 시스템입니다. M270과 그 버전은 독일, 그리스, 프랑스, 이스라엘, 이탈리아, 일본, 사우디아라비아, 한국, 터키, 영국 및 기타 국가에서 사용됩니다. 2022년 영국은 6대의 MLRS 시스템을 인도했고 독일은 러시아 침공을 방어하기 위해 우크라이나에 유사한 MARS 3대를 추가로 인도했습니다.
M270의 독특한 특징은 발사 레일이 없다는 것입니다. 로켓은 컨테이너에서 바로 발사됩니다. 각 일회용 용기에는 6개의 로켓이 들어 있습니다. 로켓은 유지 보수 없이 최대 10년 동안 컨테이너에 보관할 수 있습니다. 차량은 총 12개의 로켓이 있는 컨테이너 2개를 운반합니다.
M26은 기본 227mm 로켓입니다. 길이 3.96m, 무게 307kg이다. 사거리는 32km이고. 644발의 폭탄이 장착된 120kg 양용무 탄두가 장착되어 있습니다. 군대와 차량에 효과적입니다. 이 로켓은 대량으로 생산되었습니다. 그러나 M26의 저장 수명은 25년이었습니다. 그 동안 더 유능하고 정확한 로켓이 소개되었습니다. M26은 서비스에서 제외되었습니다. 2009년 미군은 재고에서 360,000개가 넘는 M26 포병 로켓의 전체 재고를 제거하기 시작했습니다.
M26A1은 사거리가 45km인 익스텐더 레인지 로켓입니다. 518발의 폭탄이 장착된 더 작은 양용도 탄두를 탑재하고 있습니다. 이 로켓에는 자폭 퓨즈가 추가로 장착되었습니다. 이 로켓은 미국 서비스에서 퇴역했습니다. 남은 재고 소진중입니다.
M26A2는 또 다른 장거리 로켓입니다. 사거리는 45km입니다. 여러 개의 폭탄이 있는 이중 목적 탄두를 사용합니다. 이 로켓은 상대적으로 적은 수로 생산되었습니다. 2009년에는 이 포병 로켓 중 3,924발만이 미국 재고에 있었습니다. 더 이상 미군에서 사용하지 않습니다.
M30 유도 로켓. Guided Multiple Launch Rocket System, Guided MLRS 또는 GMLRS라고도합니다. 이 무기는 미군에 대한 적대적인 장거리 로켓과 포병의 위협에 대응하기 위해 개발되었습니다. 기본 M26 및 M26A2 ER 포병 로켓을 대체했습니다. M30 로켓은 사거리가 65~70km이며 내장형 GPS 시스템을 사용하여 정확도가 크게 향상되었습니다. 404발의 폭탄이 장착된 이중 목적 탄두가 장착되어 있습니다. M30은 M26 및 M26A2와 동일한 치명성을 제공하지만 목표물을 타격하는 데 필요한 로켓 수는 적습니다. 2019년까지 이 로켓은 더 이상 미군에서 사용되지 않았습니다. 나머지 M30 로켓은 M30A1 및 M31A1 변형으로 변환되었습니다.
M30A1, M30A2 GMLRS-AW는 "대체 탄두"라고 불리는 GMLRS의 버전입니다. 이것은 90kg 공중폭발 파편화 탄두입니다. 그것은 160,000개의 사전 형성된 파편을 분산시키기 위해 지상 약 10m에서 폭발합니다. 이 탄두는 군대, 차량, 레이더, 전방 지휘소를 포함한 지역 표적에 효과적입니다. 또한 미국의 불발 병기 정책 요구 사항을 충족합니다. 사거리는 65-70km입니다. 이 로켓은 2014년 미 육군에 의해 테스트되었고 얼마 지나지 않아 채택되었습니다. 생산은 2015년에 시작되었습니다. 결국 M30 유도 로켓을 대체했습니다. M30A1은 대체 탄두가 장착된 M30 로켓의 명칭일 수 있습니다.
M31은 소위 GMLRS-U 또는 단일 90kg 고폭탄(HE) 탄두가 있는 "단일" 로켓입니다. 탄두에는 23kg의 폭발물이 포함되어 있습니다. 사거리는 65-70km입니다. 일부 소식통은 최대 사거리가 92km라고 보고합니다. 생산은 2005년에 시작되었습니다. 이 로켓은 미군에서 사용됩니다.
M31A1은 M31의 개량형이다. 이것은 M31 표준으로 변환된 M30 로켓의 명칭일 수 있습니다. 이 유도 로켓의 범위는 65-70km입니다. 일부 소식통은 최대 사거리가 92km라고 보고합니다.
M31A2는 더욱 개량된 버전입니다. 2019년 또는 그 이전에 생산에서 이전 M31 변종을 대체했습니다. 이 로켓의 사거리는 65-70km입니다. 일부 소식통은 최대 사거리가 92km라고 보고합니다.
XM403 및 XM404는 새로 개발된 사거리 확장 유도탄(GMLRS-ER)입니다. 이들은 최대 150km의 범위를 가지고 있습니다. 일부 소식통은 이 새로 개발된 탄약이 180km에 달할 수 있다고 보고합니다. XM403은 에어버스트 조각화 탄두를 가지고 있고 XM404는 고폭탄두를 가지고 있습니다. 2021년 첫 시험비행 성공.
M28은 연습용 탄약입니다. M26과 유사하지만 폭발성 페이로드 대신 연기를 만드는 컨테이너가 장착되어 있습니다.
M28A1은 최대 사거리가 9km인 연습용 탄약입니다.
M28A2는 최대 사거리가 9km인 저비용 연습탄입니다.

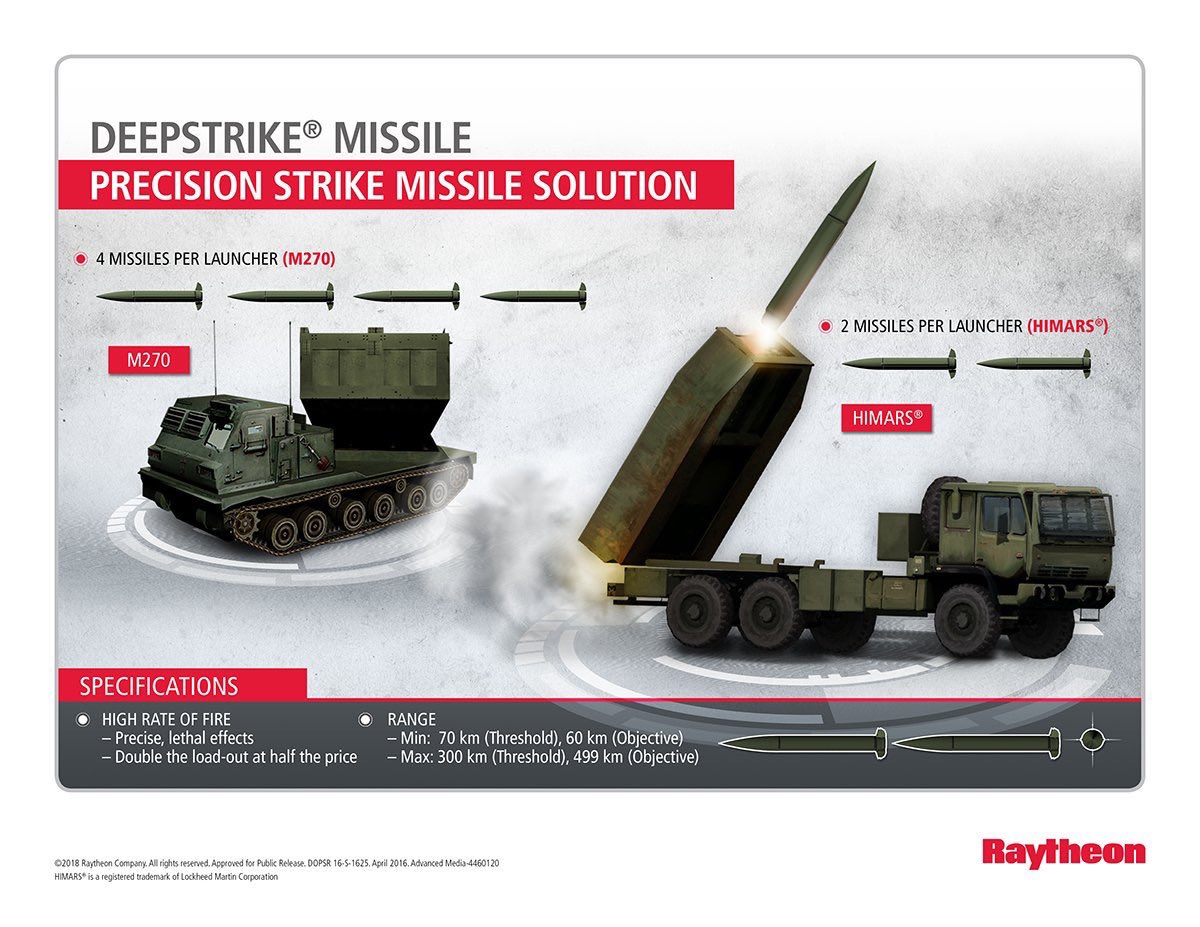

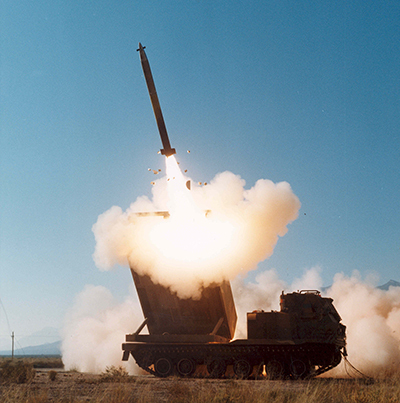

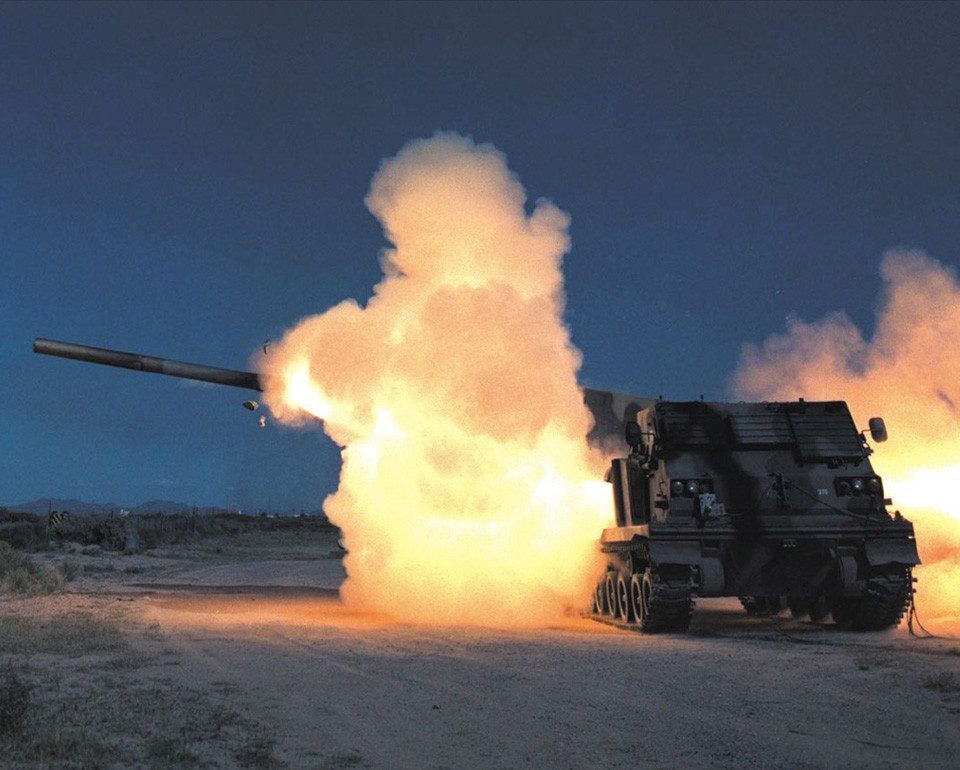

M270 MLRS는 MGM-140 ATACMS (Army TACtical Missile System) 단거리 탄도 미사일도 발사할 수 있습니다. 기본 ATACMS의 범위는 165km입니다. 이 미사일 중 두 개를 탑재할 수 있습니다. 또한 M270 시스템은 미사일 1발과 로켓 6발을 혼합하여 탑재할 수 있습니다. 결국 사거리가 300km인 개선된 ATACMS 미사일이 도입되었습니다. Lockheed Martin은 또한 새로운 Precision Strike Missile을 연구하고 있습니다. 이 탄도 미사일의 사거리는 500km입니다.

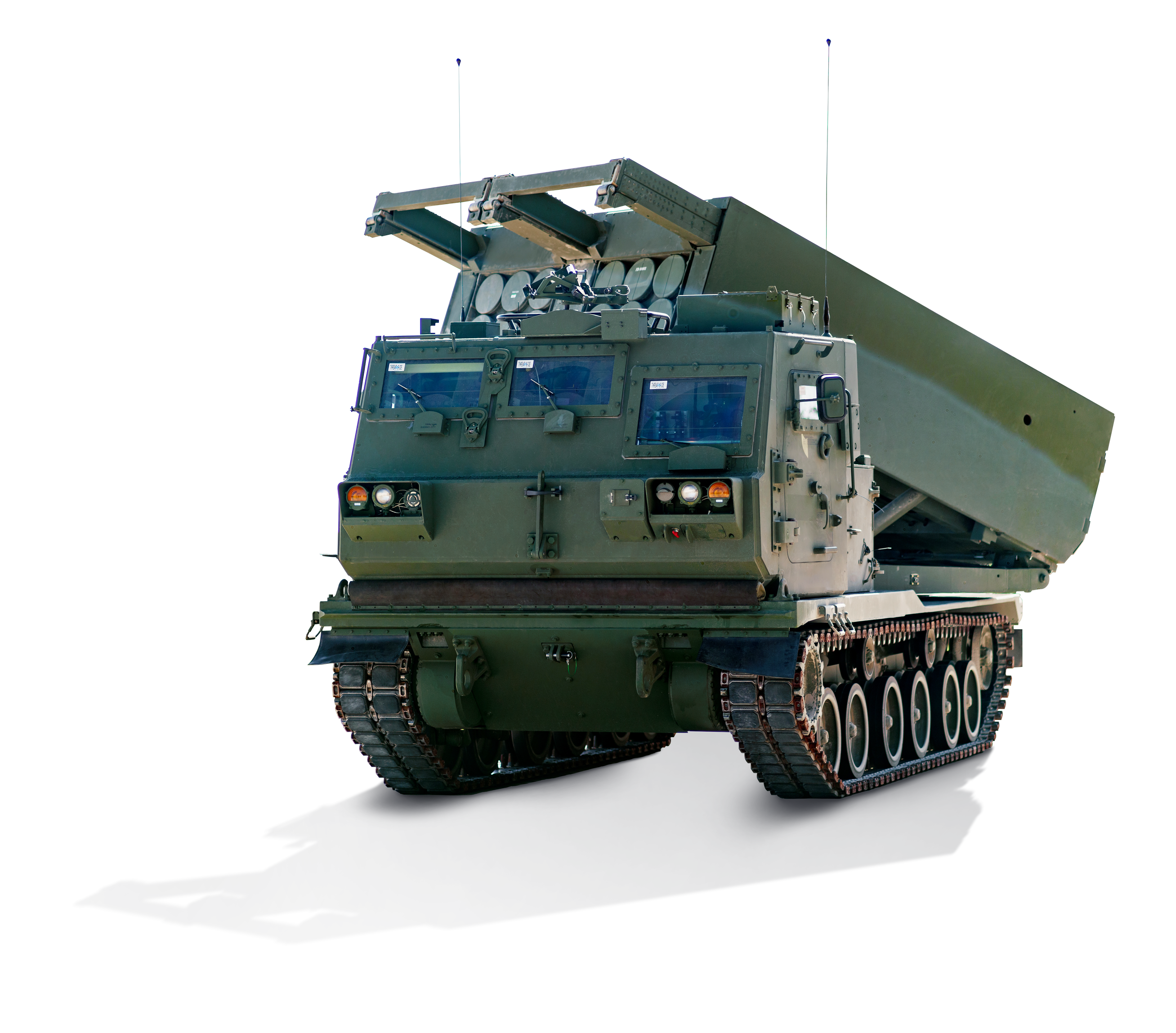

M270은 수정된 M2 브래들리 보병 전투 차량 섀시를 기반으로 합니다. 차량은 Cummins VTA-903T 디젤 엔진으로 구동되며 500마력을 냅니다. 엔진은 앞쪽에 있습니다. 자동 변속기와 결합됩니다.
M270에는 장갑차가 있습니다. 소형 무기 발사로부터 승무원을 보호합니다. 운전실에는 NBC 보호 및 자동 화재 진압 시스템도 장착되어 있습니다.
차량 재장전은 약 8-10분 이내에 승무원이 수행합니다. 일체형 크레인의 지원을 받습니다. 재장전은 M985 HEMTT 고이동성 다용도 트럭 에 실려 있습니다 .
각 GMLRS 유도 로켓의 비용은 약 $160,000입니다. 따라서 MLRS의 전체 일제 비용은 무려 $1,920,000입니다.
변형
M142 HIMARS는 M270의 경량 버전입니다. 이 포병 시스템은 공군과 미 해병대를 위한 것입니다. 런처는 6x6 군용 트럭을 기반으로 합니다. HIMARS는 M270 MLRS와 동일한 로켓과 미사일을 발사하지만 두 개가 아닌 하나의 컨테이너만 운반합니다. 따라서 HIMARS는 6개의 로켓 또는 1개의 미사일을 탑재할 수 있습니다. 바퀴가 달린 섀시로 인해 M142 HIMARS는 트레일러 없이도 장거리에서 자체 전개할 수 있습니다. 2005년에 미 육군과 해병대에 배치되었습니다.
M270A1은 개선된 버전입니다. 새로운 사격 통제 시스템, 업그레이드된 기계식 발사 시스템을 갖추고 있습니다. 차량에는 새로운 전자 장치 및 통신 시스템도 있습니다. 업그레이드를 통해 로켓과 미사일을 훨씬 빠르게 발사할 수 있습니다. 이 시스템은 GPS 유도 미사일과 호환됩니다. 2005년부터 220개 이상의 US M270 시스템이 A1 표준으로 업그레이드되었습니다. 일부 수출업체는 이에 따라 M270 시스템을 업그레이드했습니다.
M270B1은 M270의 영국 업그레이드입니다. US M270A1과 유사하나 런처 차량에 장갑 방호력을 높였습니다.
M270A2는 더욱 개선되고 업그레이드된 버전입니다. 공통 사격 통제 시스템이 장착되어 있습니다. 런처 모듈이 업그레이드되었습니다. 하나의 모듈을 다시 로드하는 데 4분이 아닌 3분이 걸립니다. 이 포병 시스템은 Extended Range GMLRS 유도 로켓(GMLRS-ER이라고도 함)을 발사할 수 있습니다. 이 로켓은 더 큰 모터를 가지고 있으며 150km에 도달할 수 있습니다. M270A2에는 원래 운전실을 대체하는 새로운 장갑 운전실이 있습니다. 차량은 새로운 600마력 엔진으로 구동됩니다. 전송이 업그레이드되었습니다. 2022년에 미 육군은 160대의 M270A0 및 190대의 M270A1 시스템을 포함하여 총 350대의 구형 M270 시스템을 M270A2 표준으로 현대화할 것이라고 발표했습니다.
MARS는 독일군이 사용하는 M270 시스템의 명칭입니다. 1990년부터 서비스 중이다.
M4 지휘 통제 차량. 지휘소 및 포병 사격 지휘 센터로 운영됩니다. 이 시스템 중 일부는 미 육군에 납품되었으며,
XM1070은 M270 추적 섀시를 기반으로 한 전자전 시스템이었습니다. 때로는 XM5라고도합니다. 로켓 발사기는 특수 장비로 교체되었습니다. XM1070의 주요 역할은 적대적인 통신 시스템을 재밍하는 것이었습니다. 프로토타입 또는 프로토타입이 제작되었지만 이 시스템은 생산에 도달하지 못했습니다.
기갑 정비 차량. 크레인이 장착되었고 전방 지역에서 유사한 차량을 지원하도록 설계되었습니다. 생산에 도달하지 못함
기갑 처리 및 수송 차량. 기본적으로 전방 지역에서 작동하는 대형 구급차입니다. M577 의료차량을 대체하기 위해 개발됐지만 양산에 이르지는 못했다.
FAALS(Forward Area Armored Logistics System). 그것은 기본적으로 전방 지역에서 작동하도록 설계된 탄약 보급 차량입니다. 생산에 도달하지 못했습니다.
TPQ-37 사격 통제 레이더가 장착된 Firefinder 변형.
탄약운반차량
천무(K-239, 天橆) vs M142 HIMARS (하이마스)
| 천무(K-239, 天橆) | M142 HIMARS (하이마스) | |
| 제조사 | (주)한화 - Korea | Lockheed Martin - USA |
| 출시년 | 2009년 개발 시작 | 2005년 |
| 탑승인원 | 3명 | 3명 |
| 치수 및 무게 | ||
| 중량 | 25t | 10.88t |
| 길이 | 9m | 7m |
| 폭 | 2.5m | 2.4m |
| 높이 | 3m | 3.2m |
| Armament | ||
| 구경 | 130 mm / 227 mm / 230 mm | 227mm |
| 로켓 수 | 36 / 12 / 12 | 6 |
| 로켓 무게 | 55 kg / 296 kg / ~300 kg | 307kg |
| 탄두 중량 | 20 kg / 120 kg / ? | 120kg |
| 사거리 | 23 km / 45 km / 80 km | 32 km (basic rocket), 45 km (extended-range rocket) / 65-70 km (GMLRS) / 150 km (GMLRS-ER) / 300 km (ATACMS ballistic missile) M26 32 km M26A1/A2 45 km M30/31 GMLRS 84 km M32 GMLRS+ 120 km MGM-140 ATACMS 128 km+ PrSM 499 km+ |
| 발사속 | 6발 / 30초 | |
| 발사관수 | 230mm / 6발(1포드) x 2 130mm / 20발(1포드) x 2 |
|
| Full salvo duration | ? | 25~30초 |
| 재장전 시간 | 5~10분 | 4~5분 |
| Mobility | ||
| 엔진 | 디젤 | Caterpillar 3115 ATAAC 6.6-liter diesel |
| 엔진 출력 | 400마력 | 290마력 |
| 최대 도로 속도 | 90km/h | 85km/h |
| 작전거리 | 800km | 480km |
| Maneuverability |
||
| 경사도 | 60% | 60% |
| 측경사 | 30% | 40% |
| 수직 단계 | ~ 0.6m | ~ 0.6m |
| 도랑 | ~ 1.4m | ~ 1m |
| 포딩 | ~ 1.2m | 0.9m |

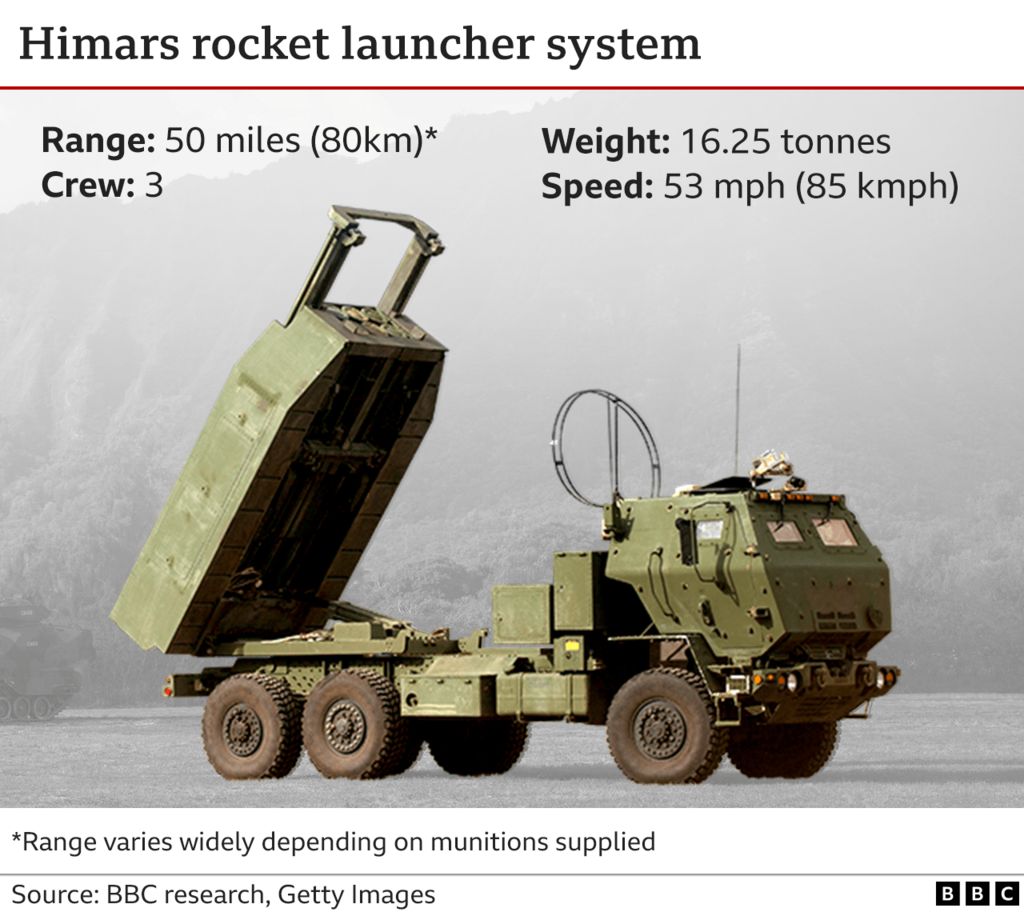

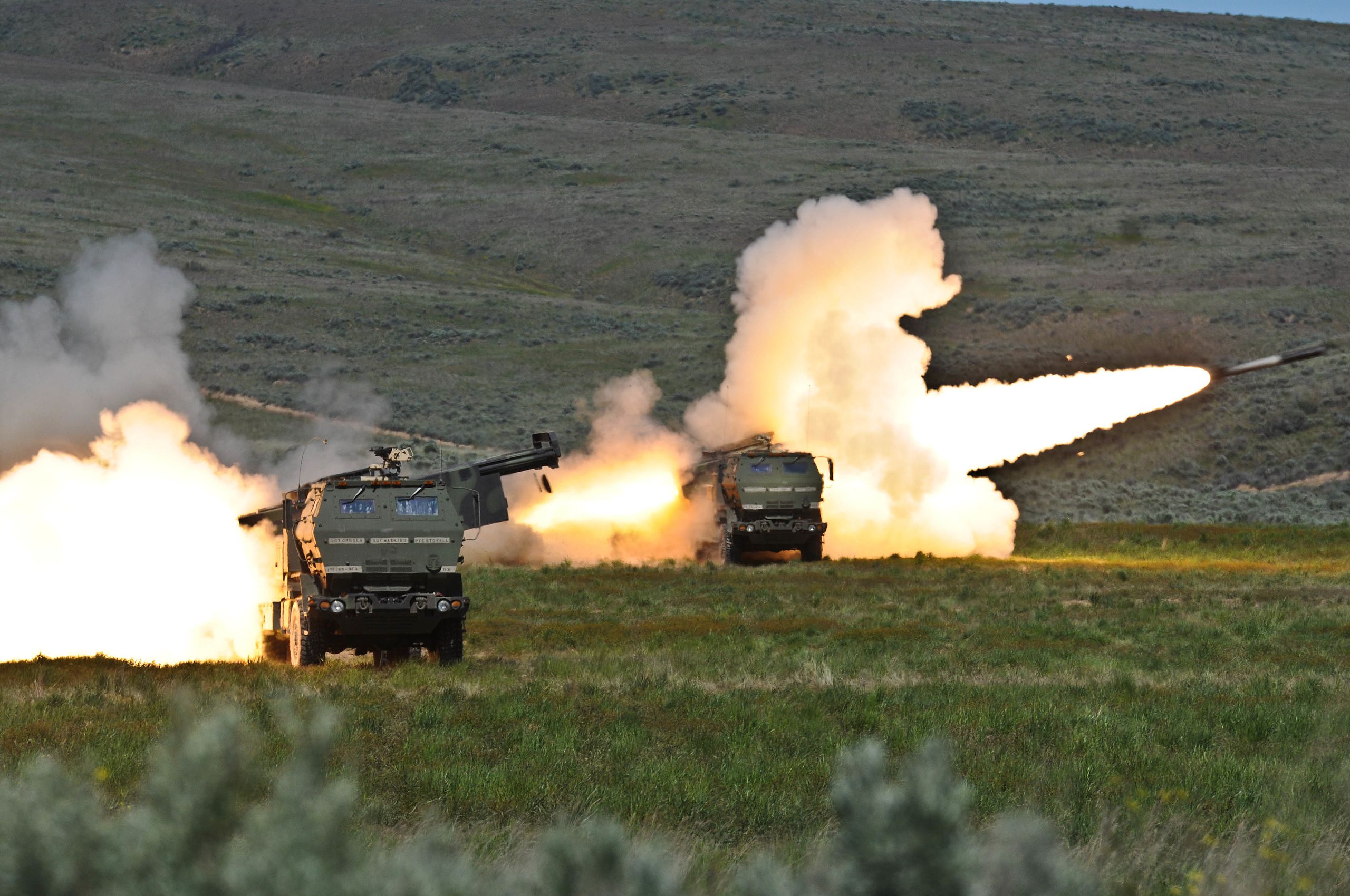

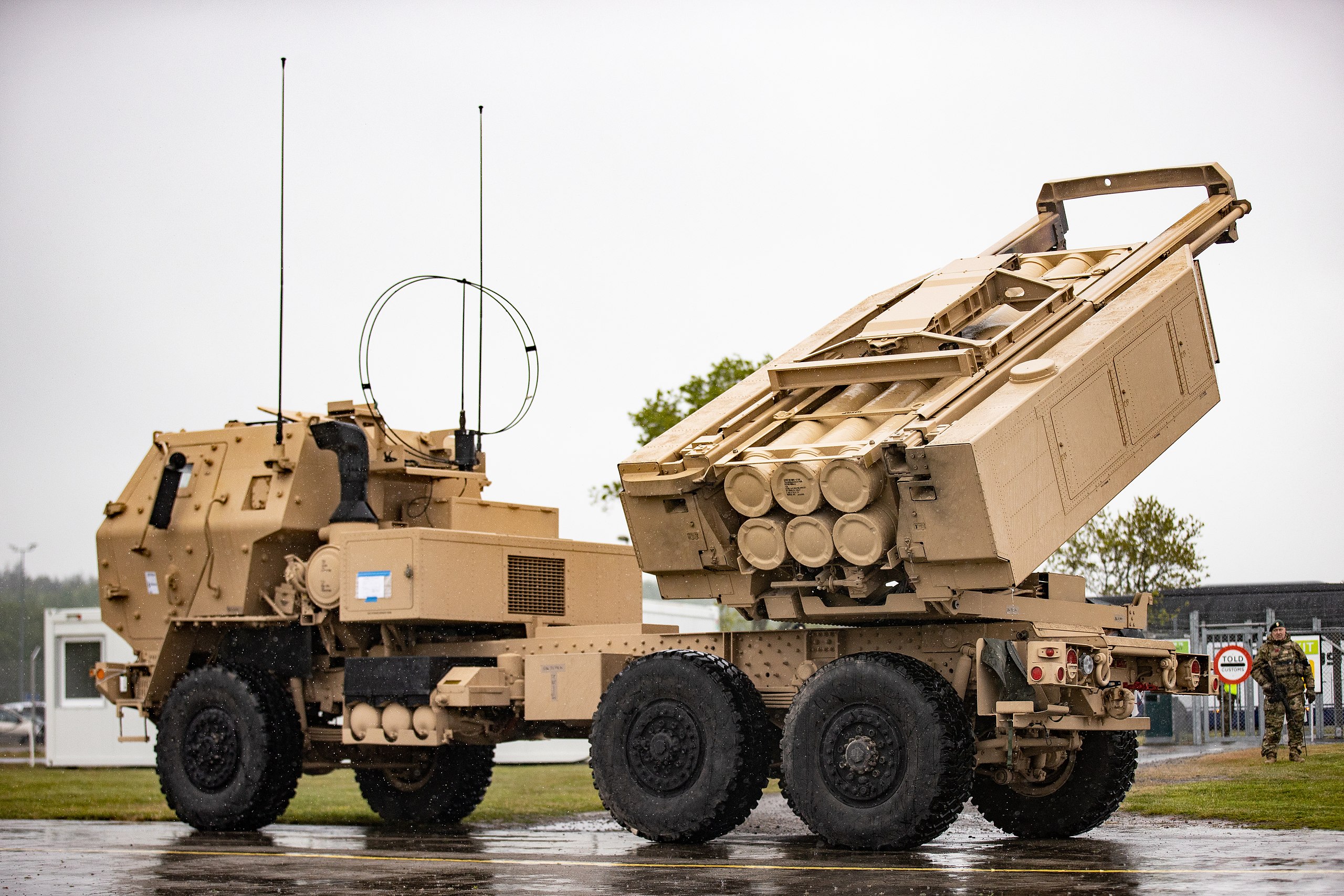

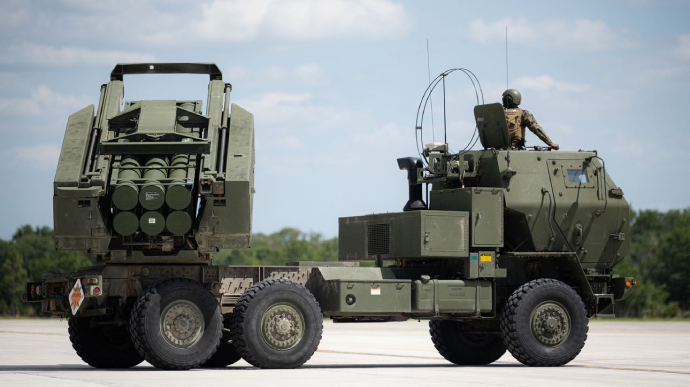

M142 HIMARS(High Mobility Artillery Rocket System, 하이마스)
M142 HIMARS(High Mobility Artillery Rocket System)는 M270 MLRS 의 경량 버전입니다. 다중 발사 로켓 시스템. 그것은 미국 공수 부대와 해병대를 위해 고안되었습니다. 2005년에 미육군과 해병대에 배치되었습니다. 총 900대의 발사대를 조달할 계획이었습니다. 일부 소식통은 540개의 HIMARS 런처가 제작되었다고 보고합니다. 다음 해에 미 육군은 또 다른 126대의 HIMARS 시스템을 구매할 계획입니다. 이 시스템은 요르단(12), 싱가포르(18) 및 아랍에미리트(20)에 수출되었습니다. 일부 다른 수출 고객은 이 시스템을 고려하고 있습니다. 2022년에는 러시아 침공을 방어하기 위해 16대의 HIMARS 시스템이 우크라이나에 인도되었습니다. 2022년 에스토니아는 6개의 HIMARS 시스템을 주문했습니다. 2023년 대만은 29대의 HIMARS 발사체를 구매할 계획입니다.
HIMARS는 M270 MLRS와 동일한 로켓을 발사하지만 총 6개의 로켓이 있는 팩 하나만 운반합니다. M270 MLRS의 절반 화력을 제공합니다. HIMARS는 HE-FRAG 및 클러스터 탄두가 장착된 로켓을 포함하여 모든 범위의 M270 로켓을 발사합니다.
M26은 기본 227mm 로켓입니다. 길이 3.96m, 무게 307kg이다. 사거리는 32km이고. 644발의 폭탄이 장착된 120kg 양용무 탄두가 장착되어 있습니다. 군대와 차량에 효과적입니다. 이 로켓은 대량으로 생산되었습니다. 그러나 M26의 저장 수명은 25년이었습니다. 그 동안 더 유능하고 정확한 로켓이 소개되었습니다. M26은 서비스에서 제외되었습니다. 2009년 미군은 재고에서 360,000개가 넘는 M26 포병 로켓의 전체 재고를 제거하기 시작했습니다.
M26A1은 사거리가 45km인 익스텐더 레인지 로켓입니다. 518발의 폭탄이 장착된 더 작은 양용도 탄두를 탑재하고 있습니다. 이 로켓에는 자폭 퓨즈가 추가로 장착되었습니다. 이 로켓은 미국 서비스에서 퇴역했습니다. 남은 재고 소진중입니다.
M26A2는 또 다른 장거리 로켓입니다. 사거리는 45km입니다. 여러 개의 폭탄이 있는 이중 목적 탄두를 사용합니다. 이 로켓은 상대적으로 적은 수로 생산되었습니다. 2009년에는 이 포병 로켓 중 3,924발만이 미국 재고에 있었습니다. 더 이상 미군에서 사용하지 않습니다.
M30 유도 로켓. Guided Multiple Launch Rocket System, Guided MLRS 또는 GMLRS라고도합니다. 이 무기는 미군에 대한 적대적인 장거리 로켓과 포병의 위협에 대응하기 위해 개발되었습니다. 기본 M26 및 M26A2 ER 포병 로켓을 대체했습니다. M30 로켓은 사거리가 65~70km이며 내장형 GPS 시스템을 사용하여 정확도가 크게 향상되었습니다. 404발의 폭탄이 장착된 이중 목적 탄두가 장착되어 있습니다. M30은 M26 및 M26A2와 동일한 치명성을 제공하지만 목표물을 타격하는 데 필요한 로켓 수는 적습니다. 2019년까지 이 로켓은 더 이상 미군에서 사용되지 않았습니다. 나머지 M30 로켓은 M30A1 및 M31A1 변형으로 변환되었습니다.
M30A1, M30A2 GMLRS-AW는 "대체 탄두"라고 불리는 GMLRS의 버전입니다. 이것은 90kg 공중폭발 파편화 탄두입니다. 그것은 160,000개의 사전 형성된 파편을 분산시키기 위해 지상 약 10m에서 폭발합니다. 이 탄두는 군대, 차량, 레이더, 전방 지휘소를 포함한 지역 표적에 효과적입니다. 또한 미국의 불발 병기 정책 요구 사항을 충족합니다. 사거리는 65-70km입니다. 이 로켓은 2014년 미 육군에 의해 테스트되었고 얼마 지나지 않아 채택되었습니다. 생산은 2015년에 시작되었습니다. 결국 M30 유도 로켓을 대체했습니다. M30A1은 대체 탄두가 장착된 M30 로켓의 명칭일 수 있습니다.
M31은 소위 GMLRS-U 또는 단일 90kg 고폭탄(HE) 탄두가 있는 "단일" 로켓입니다. 탄두에는 23kg의 폭발물이 포함되어 있습니다. 사거리는 65-70km입니다. 일부 소식통은 최대 사거리가 92km라고 보고합니다. 생산은 2005년에 시작되었습니다. 이 로켓은 미군에서 사용됩니다.
M31A1은 M31의 개량형이다. 이것은 M31 표준으로 변환된 M30 로켓의 명칭일 수 있습니다. 이 유도 로켓의 범위는 65-70km입니다. 일부 소식통은 최대 사거리가 92km라고 보고합니다.
M31A2는 더욱 개량된 버전입니다. 2019년 또는 그 이전에 생산에서 이전 M31 변종을 대체했습니다. 이 로켓의 사거리는 65-70km입니다. 일부 소식통은 최대 사거리가 92km라고 보고합니다.
XM403 및 XM404는 새로 개발된 사거리 확장 유도탄(GMLRS-ER)입니다. 이들은 최대 150km의 범위를 가지고 있습니다. 일부 소식통은 이 새로 개발된 탄약이 180km에 달할 수 있다고 보고합니다. XM403은 에어버스트 조각화 탄두를 가지고 있고 XM404는 고폭탄두를 가지고 있습니다. 2021년 첫 시험비행 성공.
M28은 연습용 탄약입니다. M26과 유사하지만 폭발성 페이로드 대신 연기를 만드는 컨테이너가 장착되어 있습니다.
M28A1은 최대 사거리가 9km인 연습용 탄약입니다.
M28A2는 최대 사거리가 9km인 저비용 연습탄입니다.
HIMARS는 단일 MGM-140 ATACMS (Army TACtical Missile System) 전술 미사일을 발사할 수 있습니다. 이 미사일의 사거리는 버전에 따라 128~300km입니다.
2022년 우크라이나 전쟁 중 M142 HIMARS는 러시아 목표물에 널리 사용되었습니다. 그것은 매우 정확하고 치명적인 시스템임이 입증되었습니다. 여러 개의 러시아 지휘소, 탄약고, 병력 및 장갑차 집중, 교량은 이러한 포병 로켓 시스템에 의해 파괴되었습니다. 대부분의 목표물은 최전방 후방에 위치했습니다. 우크라이나인들은 첫 번째 HIMARS GMLRS 로켓이 건물에 충돌하고 두 번째 로켓이 건물의 같은 구멍을 통과하는 경우가 있다고 보고했습니다. 러시아 방공 시스템은 포화된 HIMARS 공격에 효과적이지 않습니다. ATACMS 탄도 미사일에 대해서는 말할 수 없지만 유도 로켓은 러시아 방공에 의해 요격 될 수 없습니다. Uragan 220mm 다중 발사 로켓 시스템. Uragan은 더 많은 로켓을 탑재하고 있지만 사거리가 상당히 짧고 다소 복잡합니다. Uragan은 지역 표적에 대해서만 효과적이며 지점 표적에 대해서는 효과적이지 않습니다. 반면에 HIMARS는 GMLRS 미사일로 정확한 정확도를 보여주었습니다. 우크라이나에 대한 HIMARS 및 M270 MLRS 시스템의 납품은 본질적으로 우크라이나의 전쟁 과정을 변경했습니다. 2022년 9월까지 총 16대의 M142 HIMARS와 9대의 M270 MLRS 시스템이 인도되었으며 이러한 시스템은 러시아 물류의 근간을 무너뜨렸습니다.
이 다중 발사 시스템은 차장, 조종수, 포수를 포함한 3명의 승무원이 운용합니다.
HIMARS는 FMTV 6x6 5톤 군용 트럭에 장착됩니다. 차량은 290마력을 발휘하는 Caterpillar 3135 ATAAC 6.6리터 디젤 엔진으로 구동됩니다.
재장전은 승무원이 4~5분 이내에 이루어집니다. 통합 크레인의 지원을 받습니다. 재장전 로켓은 MTVR MK37 보급 차량을 호위하여 운반합니다 . 재보급 트럭은 2세트의 재장전 로켓을 운반하며 일체형 크레인이 장착되어 있습니다. 포드가 2개 더 있는 트레일러를 견인할 수도 있습니다. 재장전은 반포격을 피하기 위해 발사 위치에서 원격으로 수행됩니다. 흥미롭게도 로켓이 있는 포드는 사전 정의된 경로를 따라 다양한 위치에서 내릴 수 있습니다. 발사 차량은 한 위치에서 다른 위치로 이동하고 로켓을 새 포드에 싣고 즉시 발사하고 새 포드를 픽업하기 위해 다른 위치로 이동합니다.

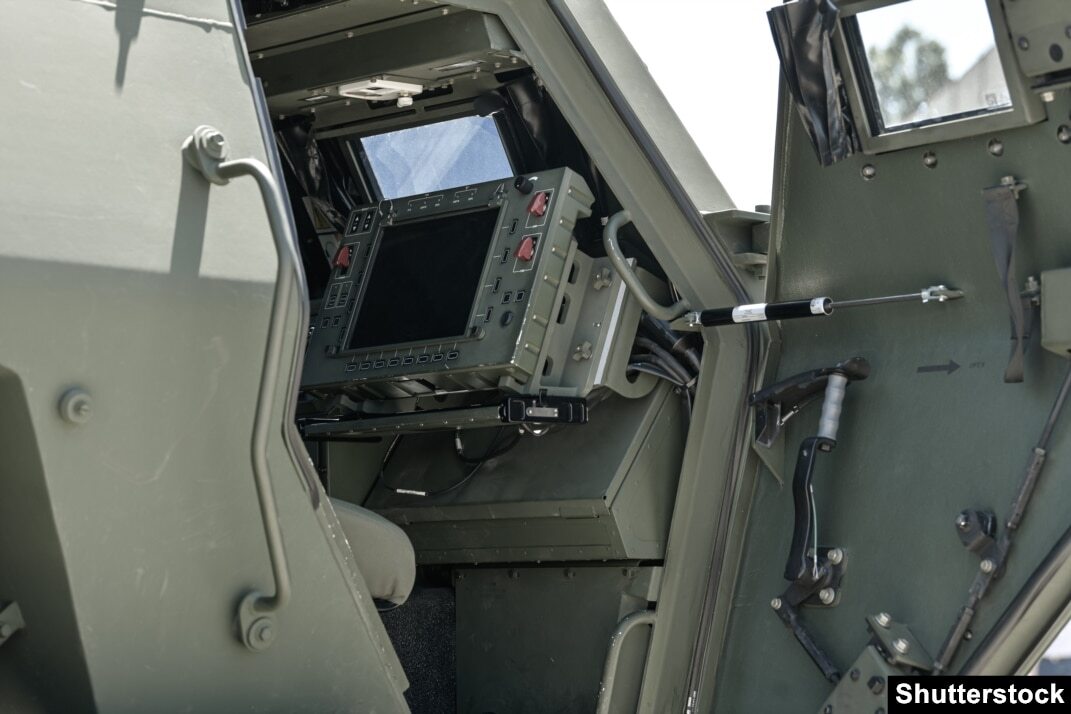

어느 시점에서 미 육군은 FMTV 트럭을 업그레이드하고 핫스팟 지역에서 작동할 수 있도록 이 트럭에 장갑 캡을 장착했습니다. 동일한 장갑차가 M142 HIMARS로 이월되었습니다. 소형 무기 발사, 포탄 파편, 지뢰 폭발 및 즉석 폭발 장치에 대한 보호 기능을 제공합니다. 장갑 캡이 장착된 업그레이드된 HIMARS 트럭은 M1140A1로 지정됩니다. 업그레이드된 시스템의 무게는 16t입니다.
이 포병 시스템은 C-130 Hercules 전술 화물기로 공수할 수 있습니다. C-130은 단일 HIMARS를 탑재할 수 있습니다. C -17 Globemaster III는 3개의 적재된 HIMARS 시스템 또는 4개의 빈 HIMARS 시스템을 탑재할 수 있습니다. 이 포병 시스템은 신속하게 배치할 수 있습니다. 세계 어디에서나 간단히 공수할 수 있습니다. 또한 이 바퀴 달린 차량은 장거리에서 자체 전개할 수 있습니다. 추적형 M270 MLRS 시스템은 일반적으로 트레일러에서 장거리로 운반됩니다.
2014년 M142 HIMARS의 단가는 약 510만 달러였습니다. 이 수치에는 발사대와 약간의 탄약이 포함되어 있습니다. 각 GMLRS 유도 로켓의 비용은 약 $160,000입니다. 따라서 HIMARS의 전체 일제 비용은 무려 $960,000입니다.
하이마스 재장전
