노트북 CPU / GPU 팬 교체하기 (Dell 델 G3 17 3779 모델)

노트북 CPU / GPU 팬 교체하기 (Dell 델 G3 17 3779 모델)

17인치의 넓은 화면과
제게는 적당한 CPU와 GPU.
디테일한 해상도.

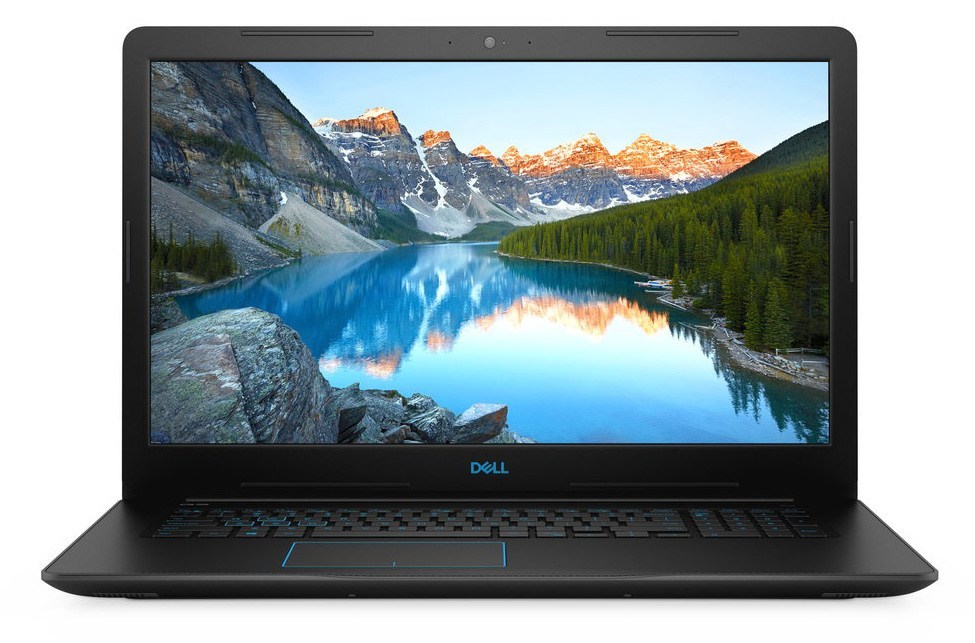

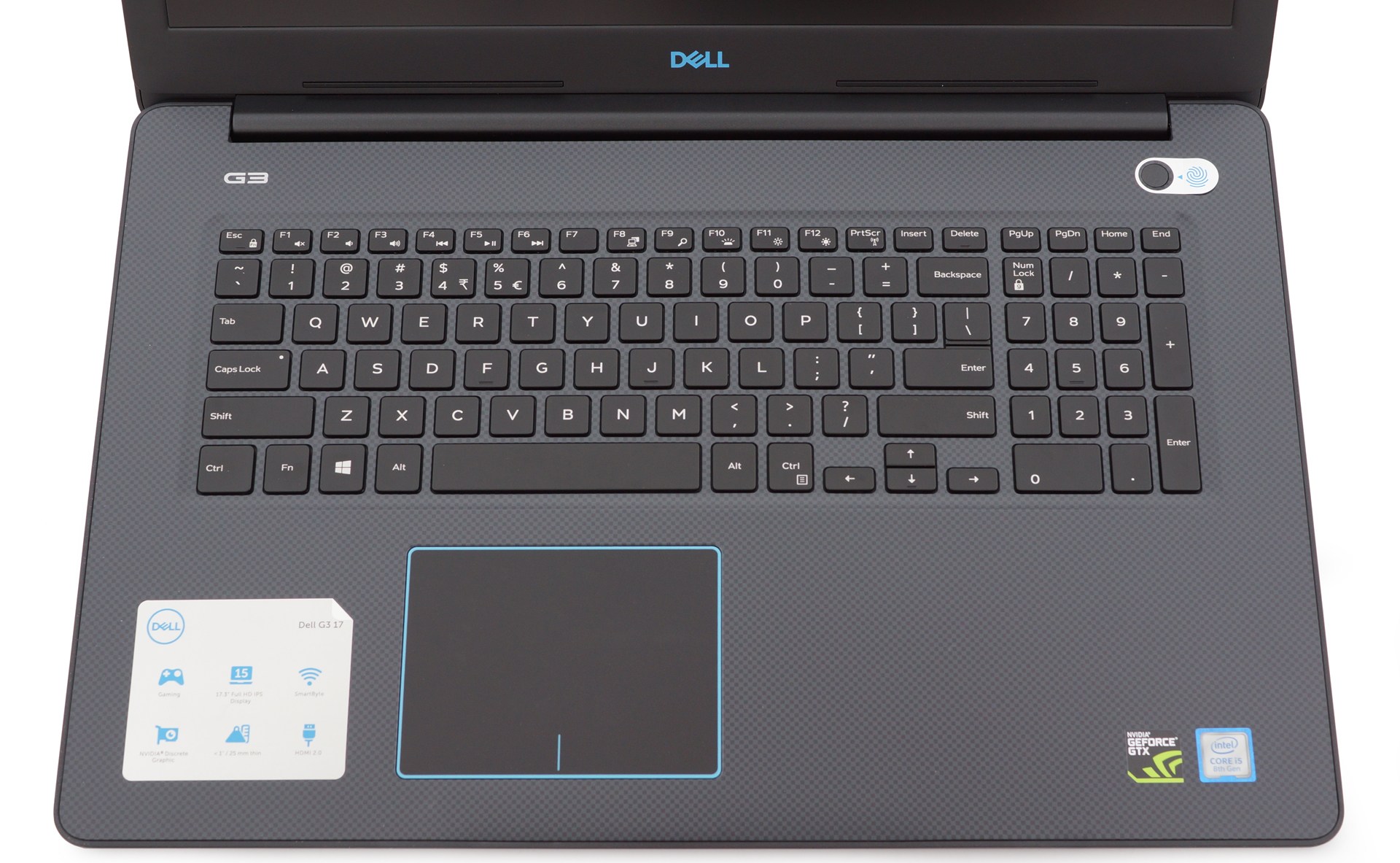

Dell G3 17 3779



Dell G3 17 3779 어댑터

해외판



해외판

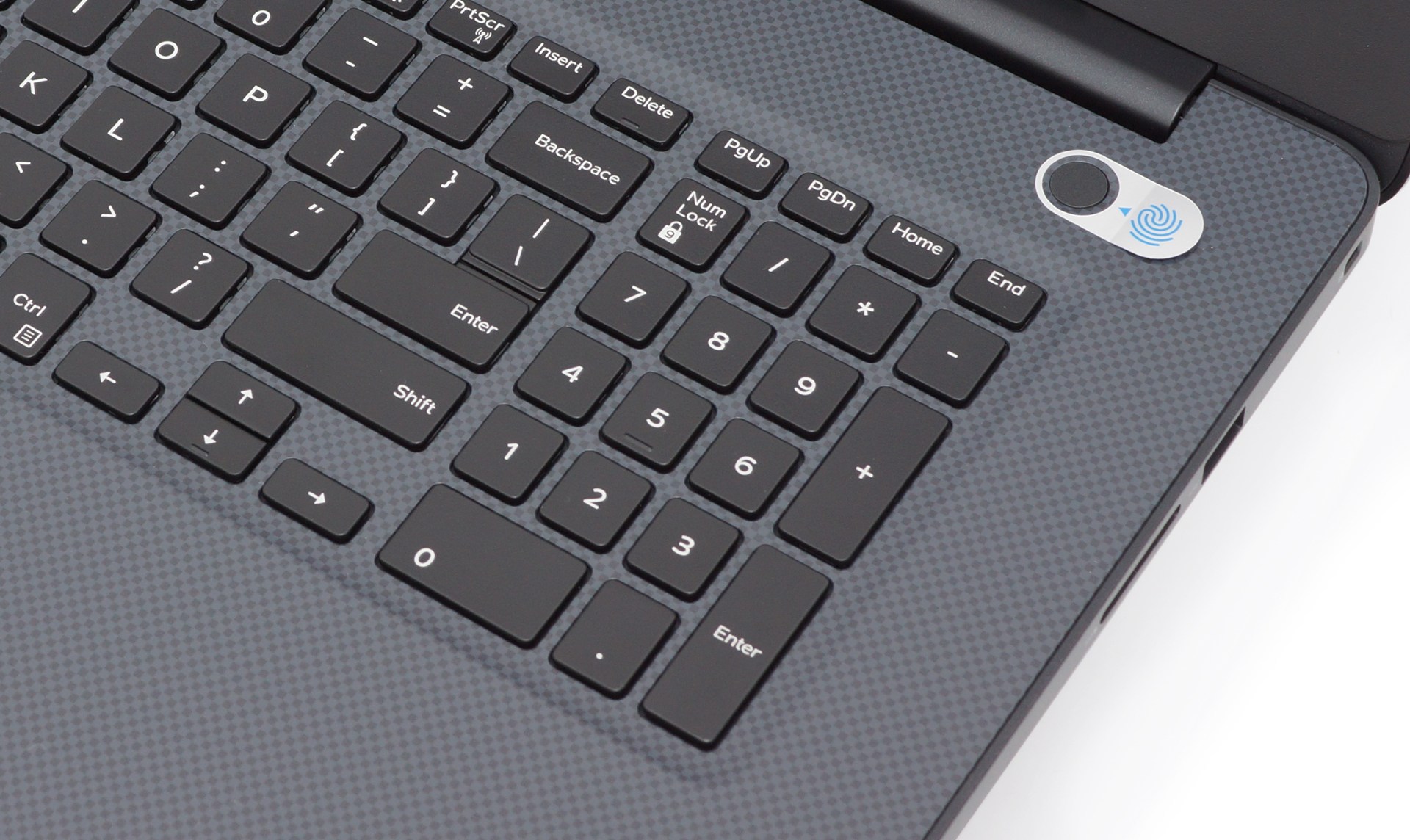

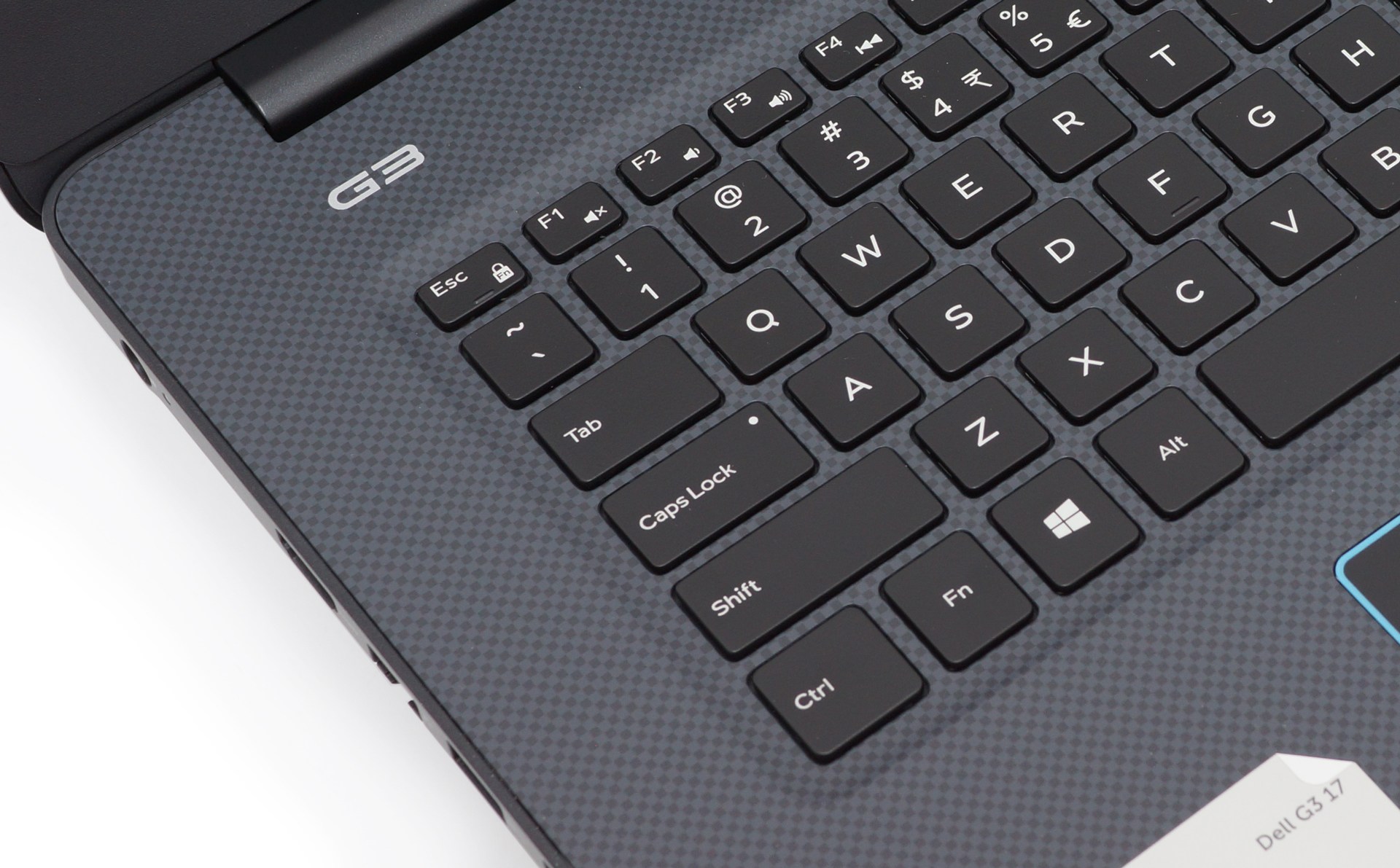

해외판. 자판.



G7 17 3779 D102KR 상세 스펙 및 성능

모델명	G7 17 3779 D102KR
운영체제	Windows 10 professional 64bit
CPU	8세대 인텔(R) 코어 i7-8750H 프로세서 (6코어, 9M 캐시, 최대 4.1 GHz)
시스템 메모리	8GB (DDR4 2666MHz, Max 32GB)
그래픽	NVIDIA(R) GeForce(R) GTX 1050Ti (4GB GDDR5 그래픽 메모리 포함)
디스플레이	43.9cm (17.3형) FHD (1920 x 1080) IPS (광시야각) 눈부심 방지 LED 백 라이트  디스플레이
하드 드라이브	128GB SSD M.2 (Boot) + 1TB HDD 하드 드라이브
오디오	튜닝 스피커 2개, Waves MaxxAudio(R) Pro 오디오, 헤드폰/마이크 콤보 잭 1개
Wi-Fi	802.11ac
Bluetooth/네트워크	블루투스 5.0, 듀얼밴드 2.4&5 GHz, MU-MIMO/80Mhz, 1x1
Web camera	내장형 와이드 스크린 HD 720p
Microphone	Dual-Array Microphone
Speakers	Waves MaxxAudio Pro stereo speakers
Audio jack	combo audio / microphone jack
키보드	한글 표준 풀 사이즈, 액체 유입 방지 키보드 (Spill-resistant keyboard, 숫자 키 포함), 백라이트(backlight) 기능 포함
I/O 포트	1개의 2-in-1 SD (UHS50) / MMC, 1개의 USB 3.1 Gen 2, 1개의 전원/DC 입력 잭, 1개의 오디오 1개의 선택 가능한 Type-C Thunderbolt 3 (40Gbps Thunderbolt 및 Display-Port 지원) 1개의 HDMI 2.0, 1개의 기가비트 이더넷 RJ-45, 2개의 SuperSpeed USB 3.1 Gen 1 Type-A + PowerShare
광학 드라이브	없음
배터리	고속 충전이 가능한 56WHr 4셀 배터리 (통합형)
전원	180Watt AC Adapter
크기	가로 : 415.4mm x 세로 : 279.2mm x 두께 25mm (16.34" x 10.98" x 0.98")
무게	3.27 kg (7.2 lbs)
제품 보증	1년 Basic support : 방문 서비스

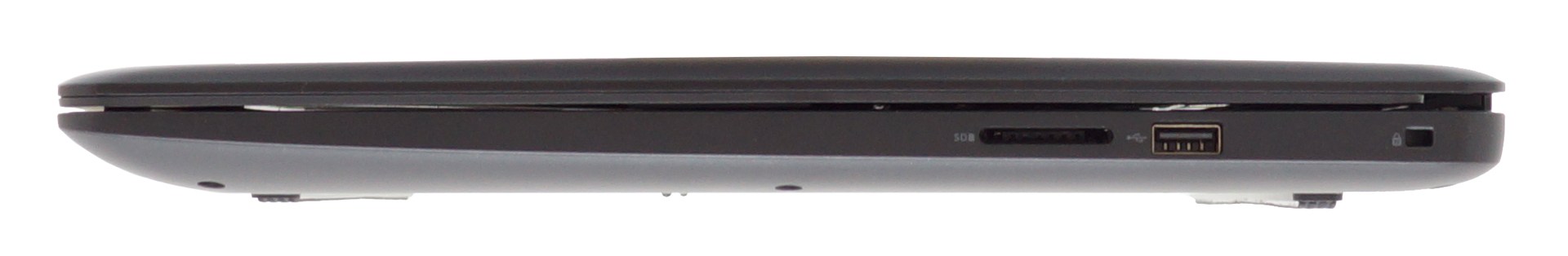

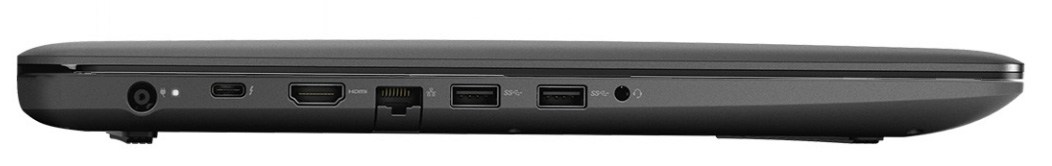

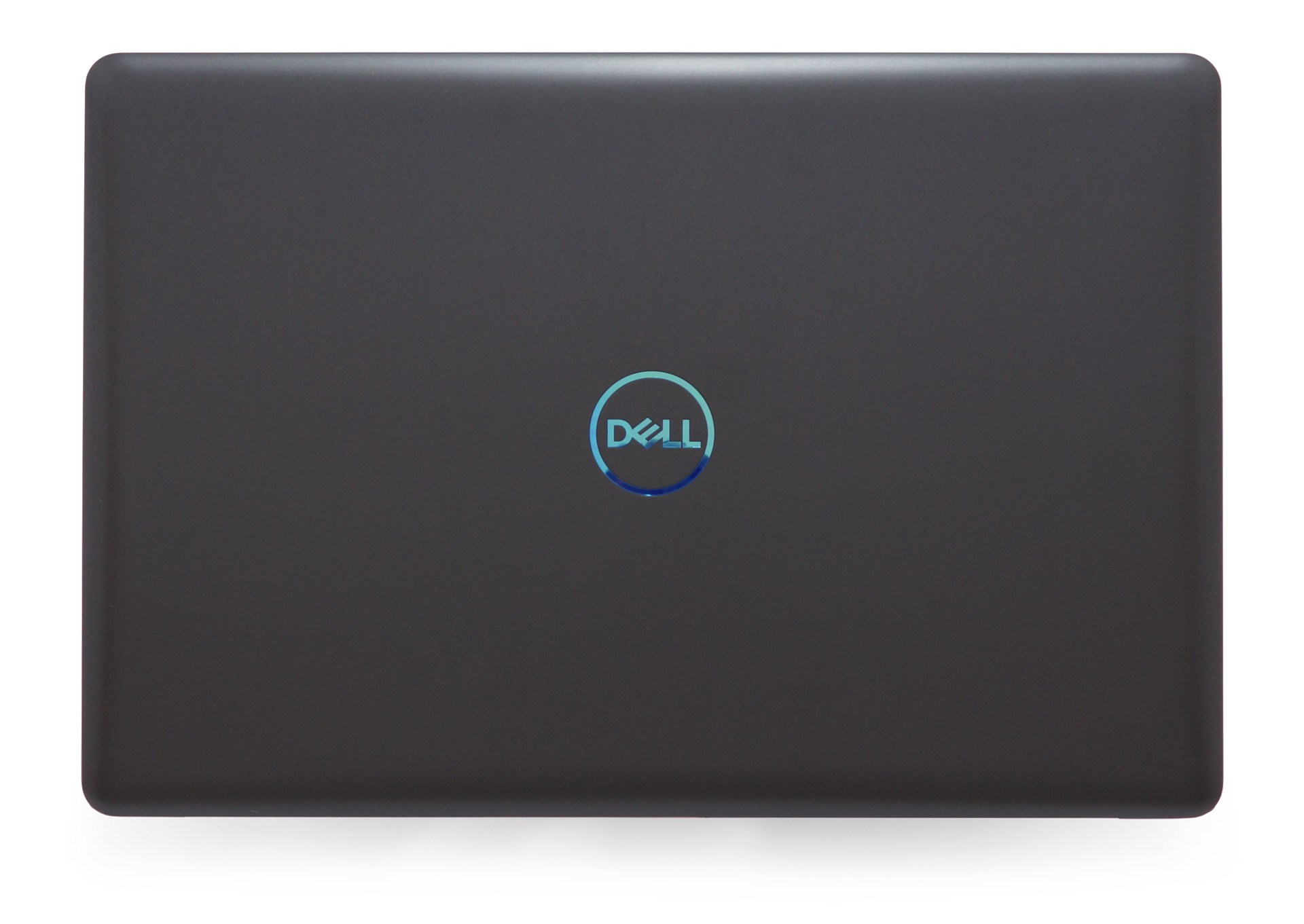

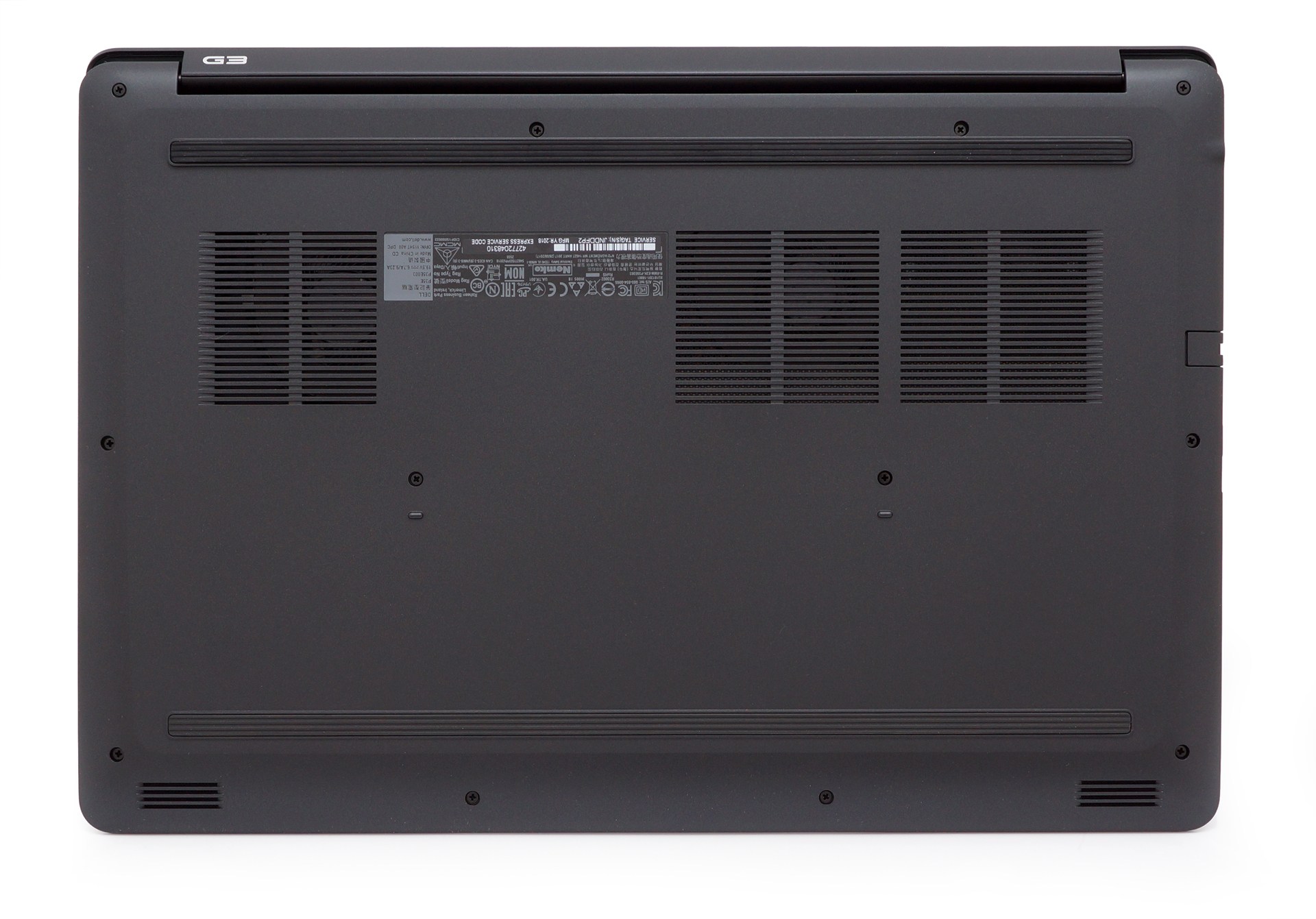

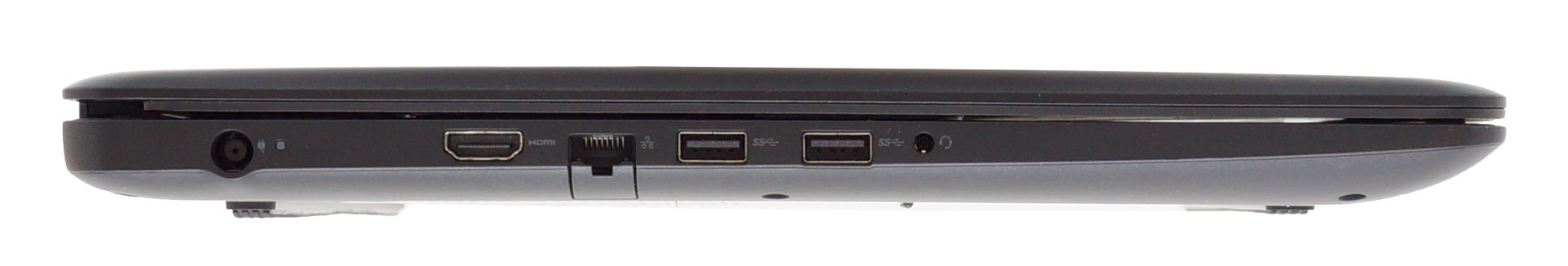

자~~ 노트북의 전/후/좌/우면의 모양은 대충 보셨죠?
대부분의 노트북이 비슷할 겁니다.
이제...본격적으로 노트북 팬을 교체해볼까요?

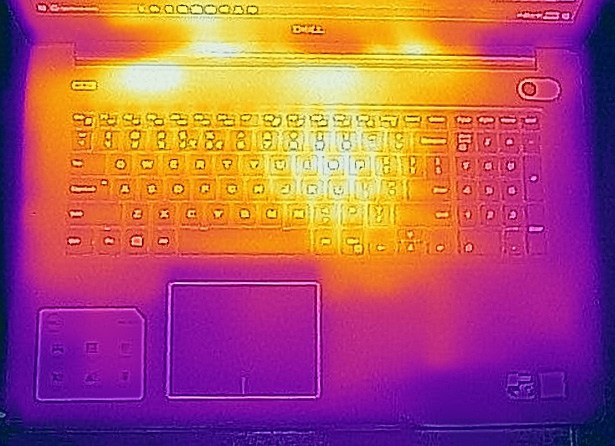

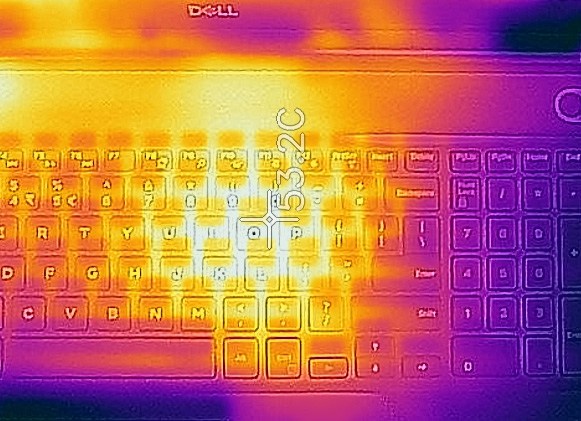

우선 아래의 사진을 보시죠.
노트북이 왕성한 활동을 할때의 발열 사진인데요.
밝은 색일수록 온도가 높다고 보시면 됩니다.



아래 발열 사진에서는 53.2℃가 찍힙니다.
정상적으로 팬이 돌고 있을때의 사진인데도 온도가 꽤 높게 나옵니다.
그래서.. 노트북을 사용할때는 추가적인 쿨러가 있어야하겠습니다.
이런 상태에서 쿨러가 고장나면 안되겠죠.



쿨러는 고장 말고도,
고속으로 작동할때 소음이 발생하는 경우도 있습니다.
소음이라고 하는 것 중에서도
고속 회전시의 정상적인 소음은 어쩔 수 없고,
타닥, 따닥, 픽픽픽, 틱틱틱.. 이런식으로 팬의 베어링이 손상되었거나 팬이 고장났을때 발생하는 소음에 대해서는 개선을 해주어야 합니다.

저의 경우는 팬의 베어링이 잘못된 것인지 고속으로 회전시에 소음이 발생하여 교체하는 것입니다.
아래 동영상은 교체하기 전에 촬영한 것으로,
소리를 조금 키우시고 팬 소음을 들어보세요.

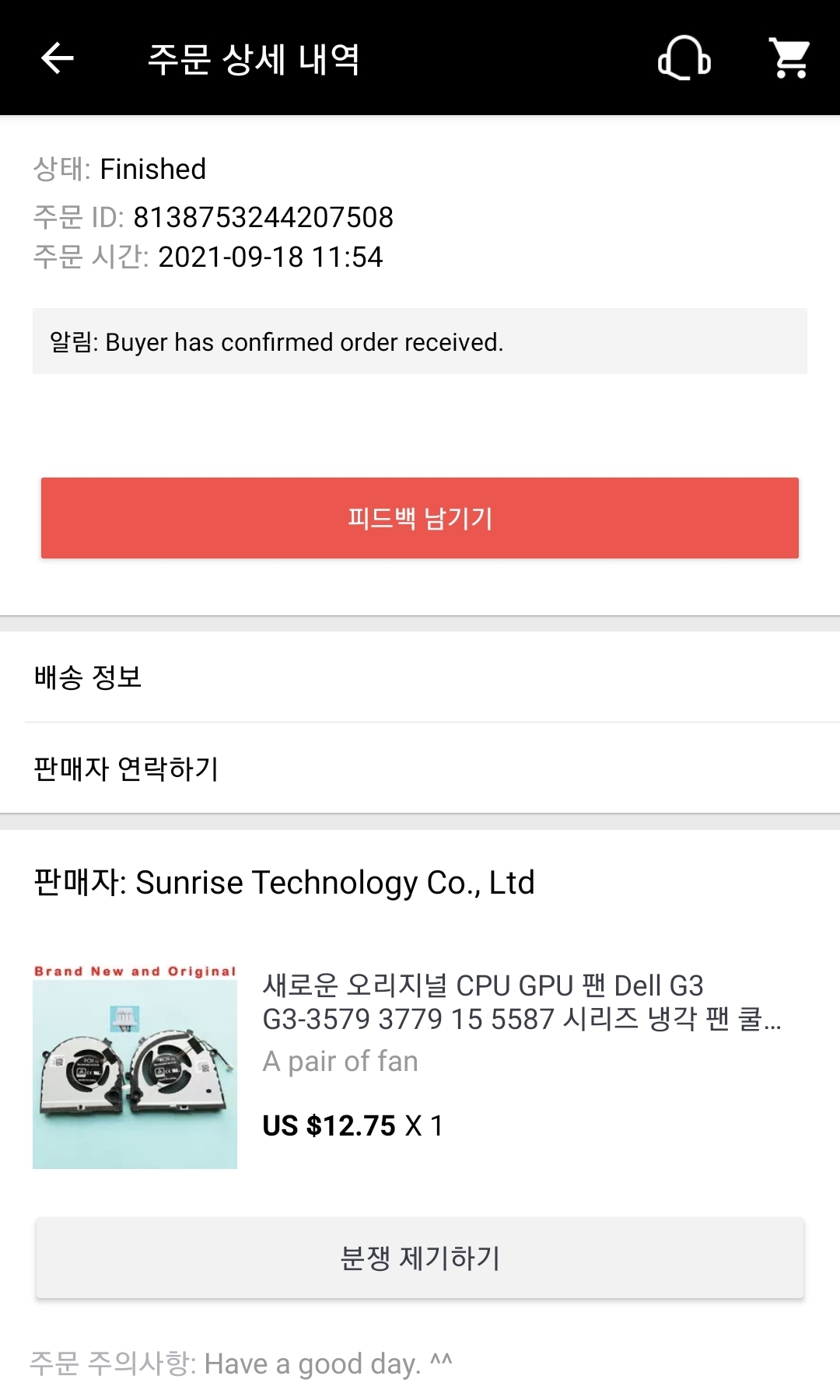

그래서 알리익스프레스에 부품을 주문하고,
받아서 교체하려고 합니다.
CPU & GPU를 주문할 경우 $12.75 (\14,981) 입니다.
주문하고 1주일 조금 더 걸린거 같습니다.

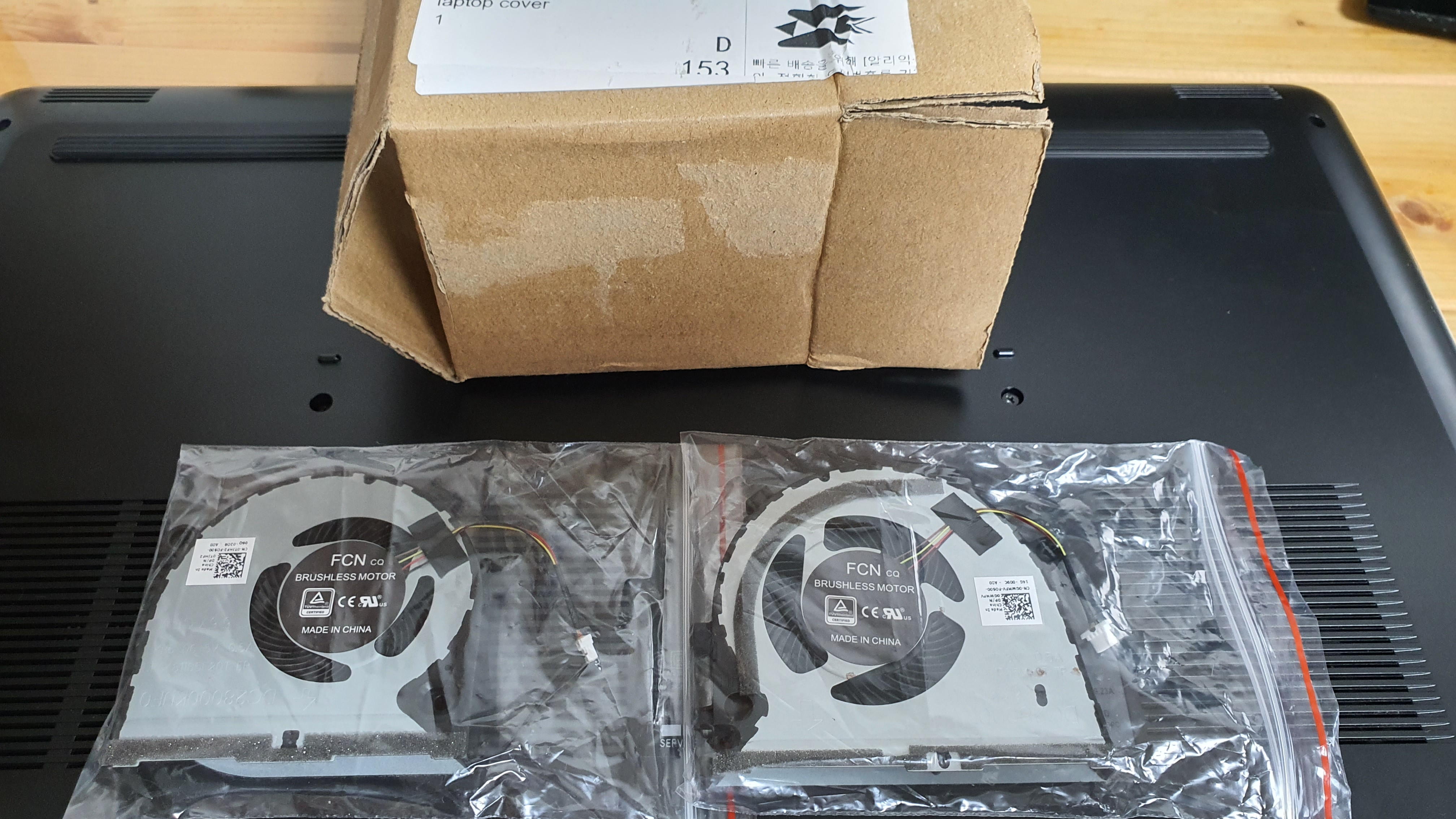

배송은 이렇게
각 GPU & CPU팬이 각 봉지에 담겨서 옵니다.
아래 사진에서
왼쪽이 CPU 팬,
오른쪽이 GPU 팬 입니다.



노트북 밑바닥 덮개의 모든 나사를 풀어주시고,
조심조심 잘~~ 열어주세요.

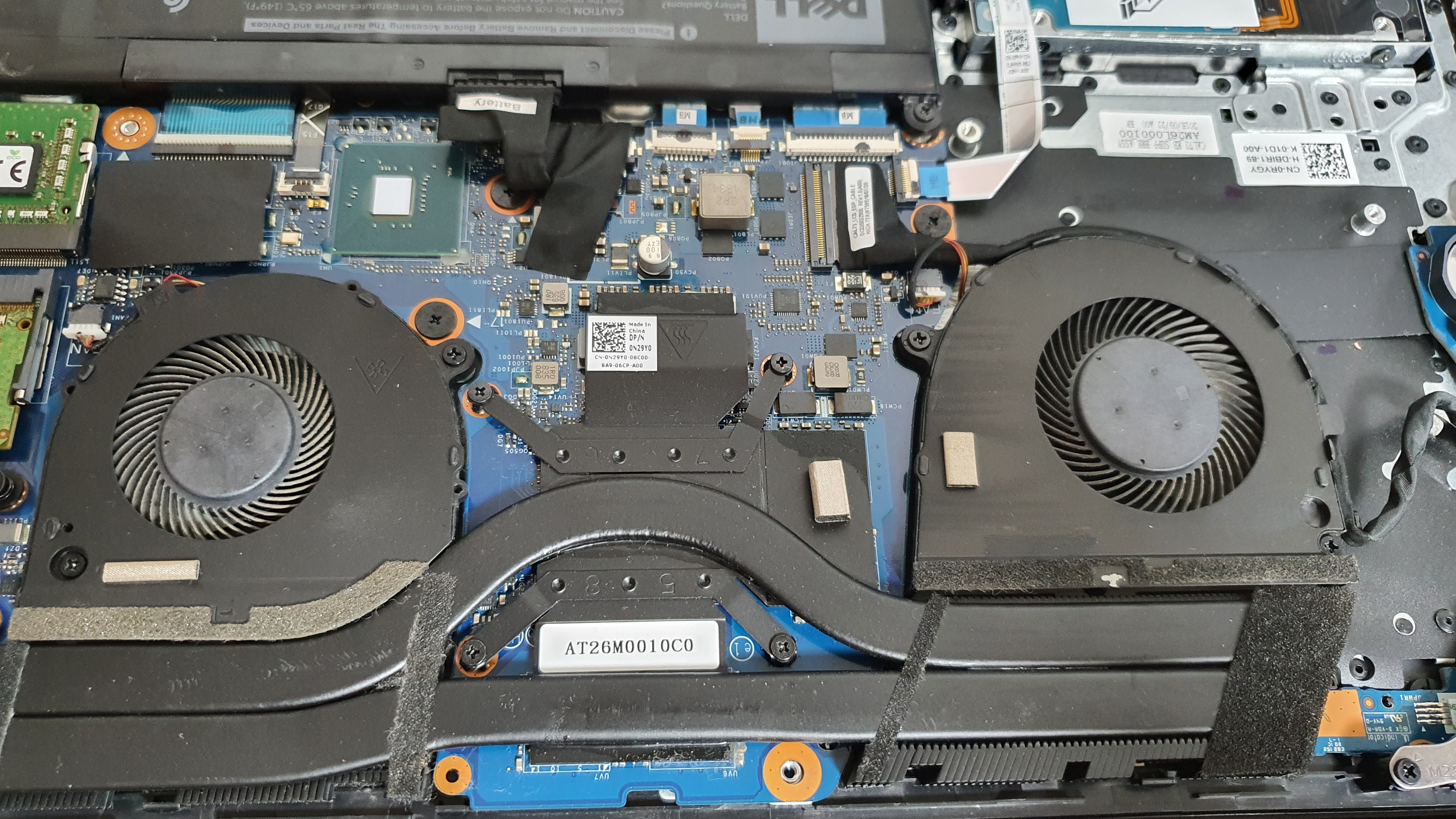

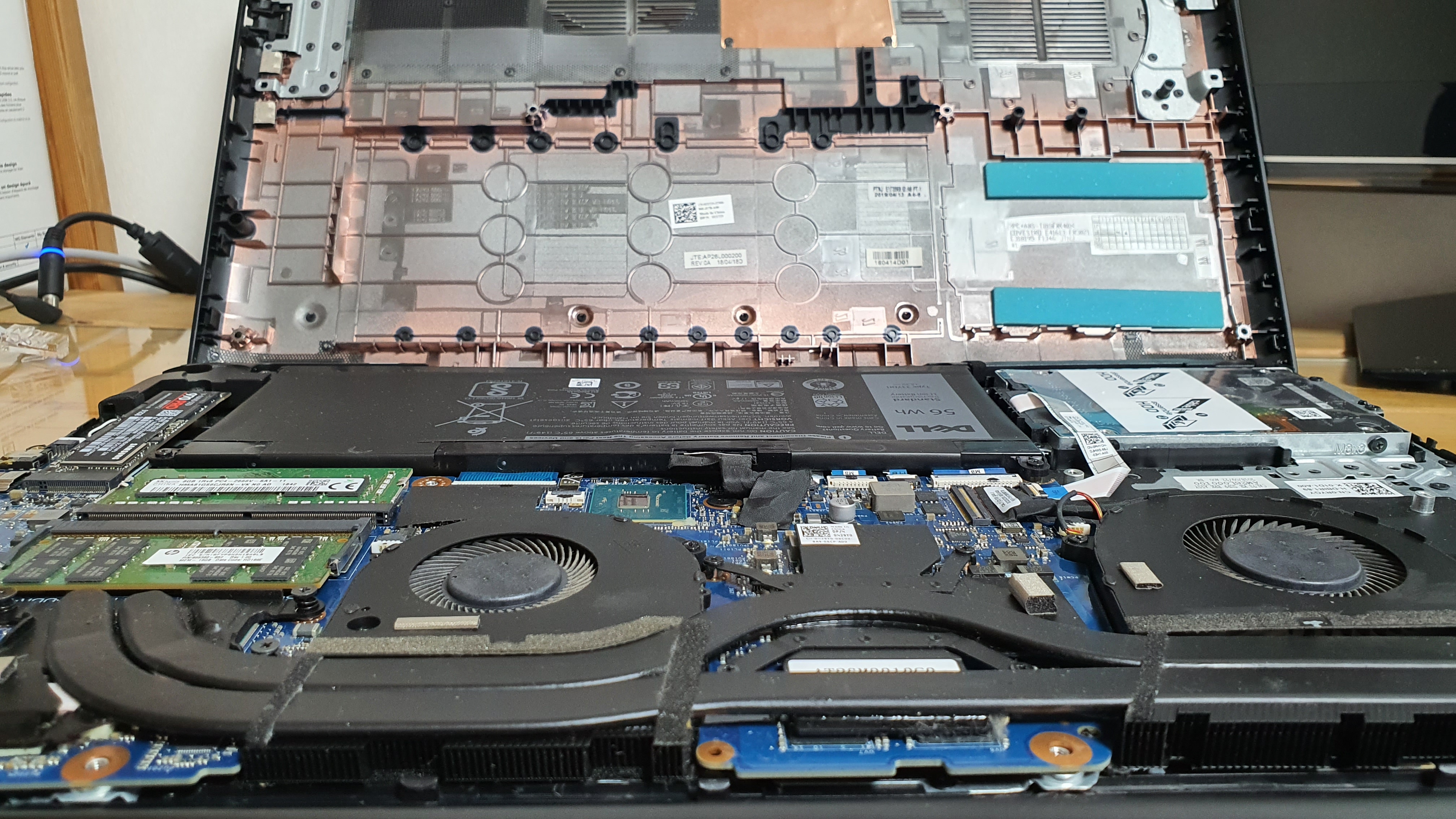

아래와 같이 오픈을 잘 했습니다.
노트북 본체에서 각 팬의 위치를 보시면 왼쪽이 CPU, 오른쪽이 GPU 입니다.



세월의 흔적을 고스란히 담고 있듯이... 먼지가 좀 묻어 있네요.
근데...저거 중간중간에 청소해줬던건데도 저렇더라구요.
사무실에 먼지가 많은가? ㅡ.ㅡa

위의 사진에서 보시는 것처럼 팬에 체결된 나사와 코드들을 다 풀어주세요.
이런 작업을 하실때는 정전기 발생을 최소화하기 위해서 장갑을 착용하시고 하시는 것을 추천드립니다.

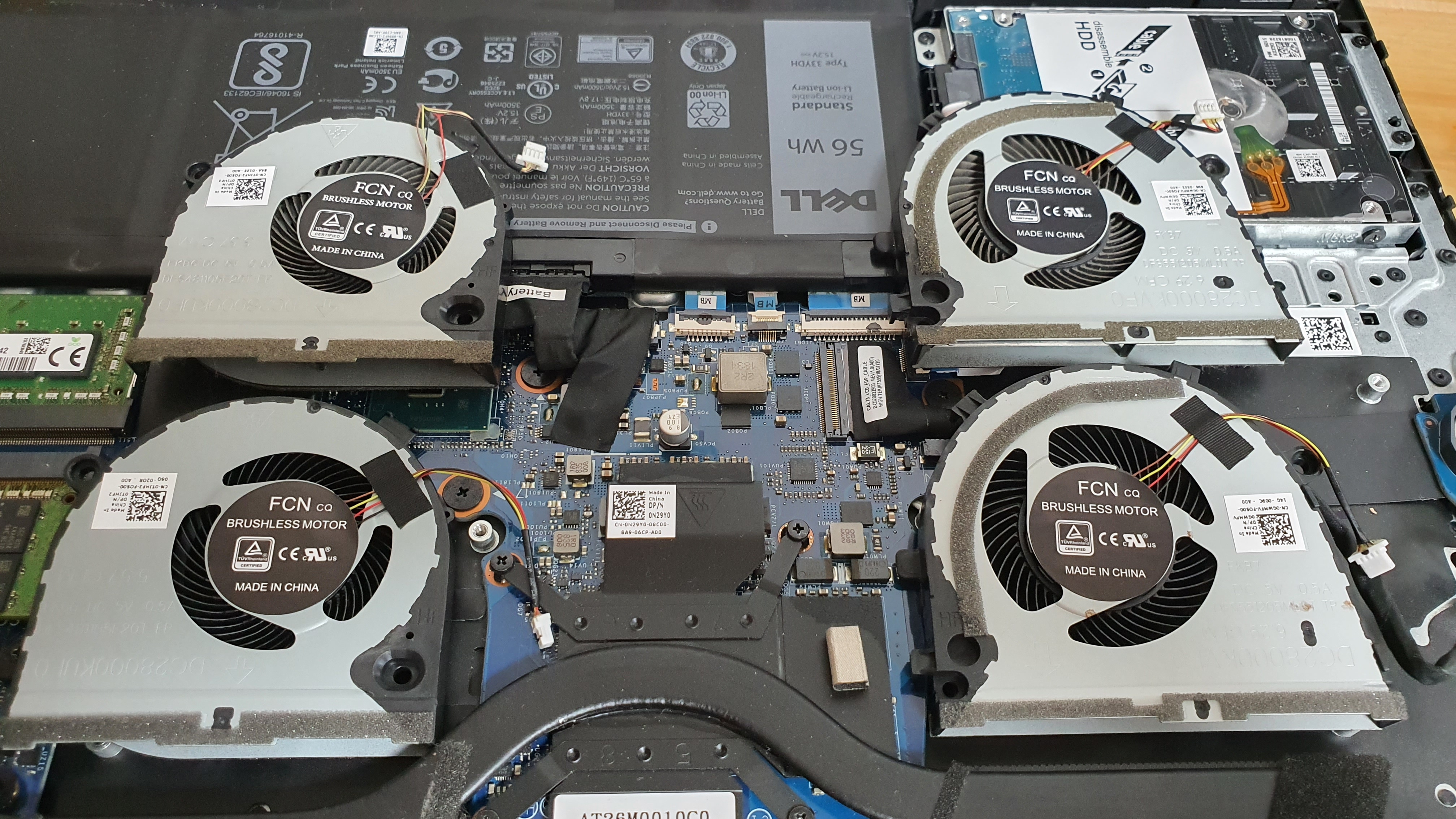

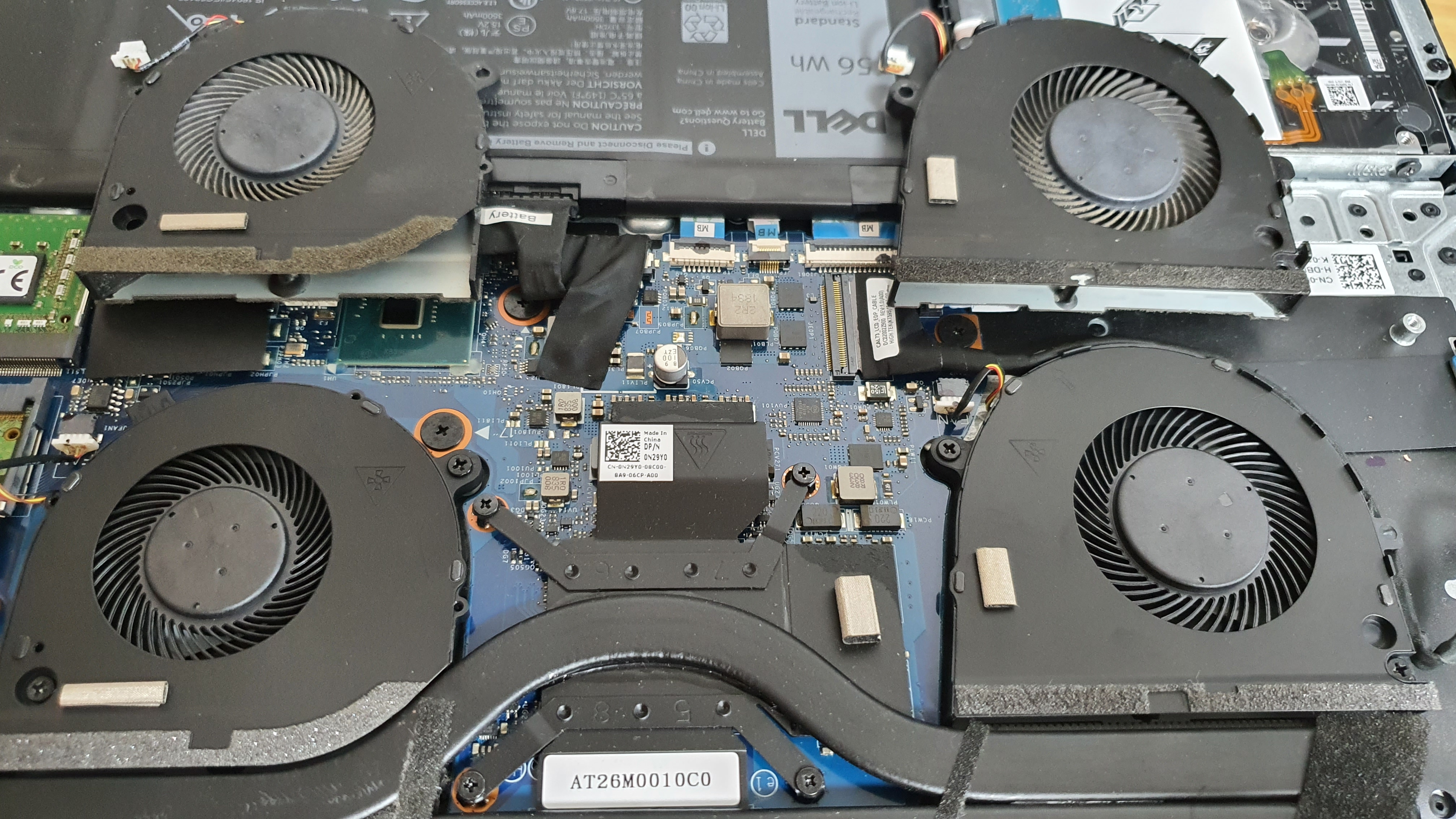

아래 사진은 기존에 장착되어 있던 팬들을 제거하고,
새로 구매한 팬들을 위치시킨 건데요.
확실히 팬에 붙은 먼지들이 차이가 나죠?



자~~ 이제 조립(장착)을 해볼까요?
조립은 분해의 역순이죠?
최종적으로 장착한 후의 모습입니다.
모든 나사와 케이블을 연결해주었어요.
이제 뚜껑도 대충 닫고, 정상동작하는지 여부를 확인해봅시다.
